Используется для защиты оборудования, подключенного к линии связи интерфейса «RS-485» (сетевые контроллеры шлейфов сигнализации СКШС и т.п.). БЗЛ-06 содержит – один канал защиты линии связи «RS-485»

Цена по запросу

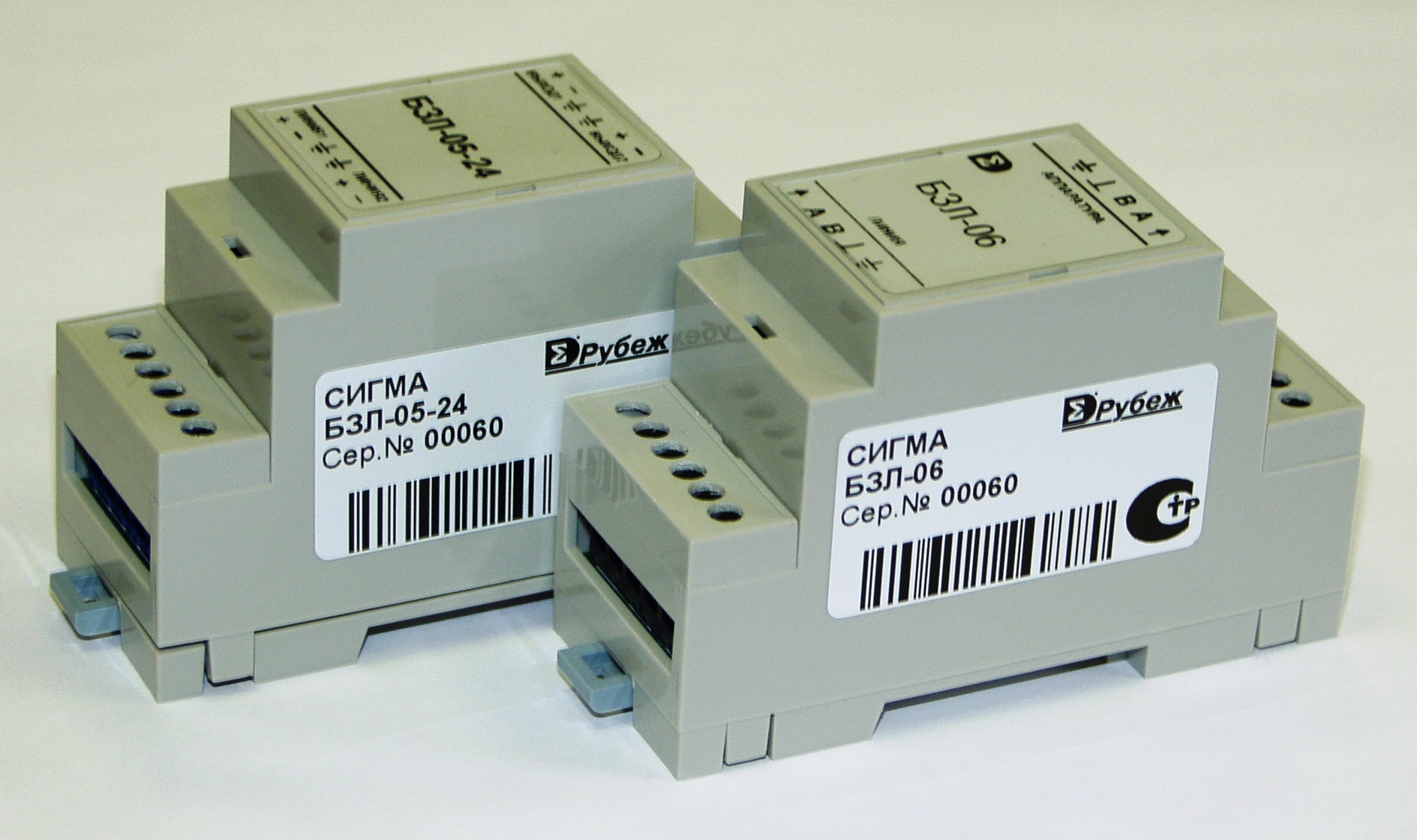

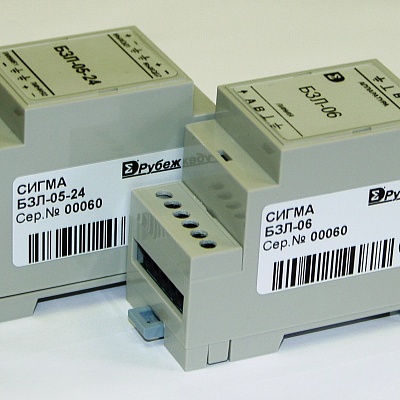

Блоки защиты линии БЗЛ-06

Блоки защиты линий связи, предназначены для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные и пожарные, сетевые контроллеры шлейфов сигнализации СКШС), линиям связи и линиям вторичного питания систем сигнализации, от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.).

 БЗВП-01-12 (24) используется для защиты линий связи видеооборудования, подключенного к линии видео и линии источника вторичного питания (видеокамеры, видеосерверы, блоки питания видеооборудования и т.п.). БЗВП содержит – два канал защиты линий связи (линия видеосигнала и канал защиты линии электропитания).

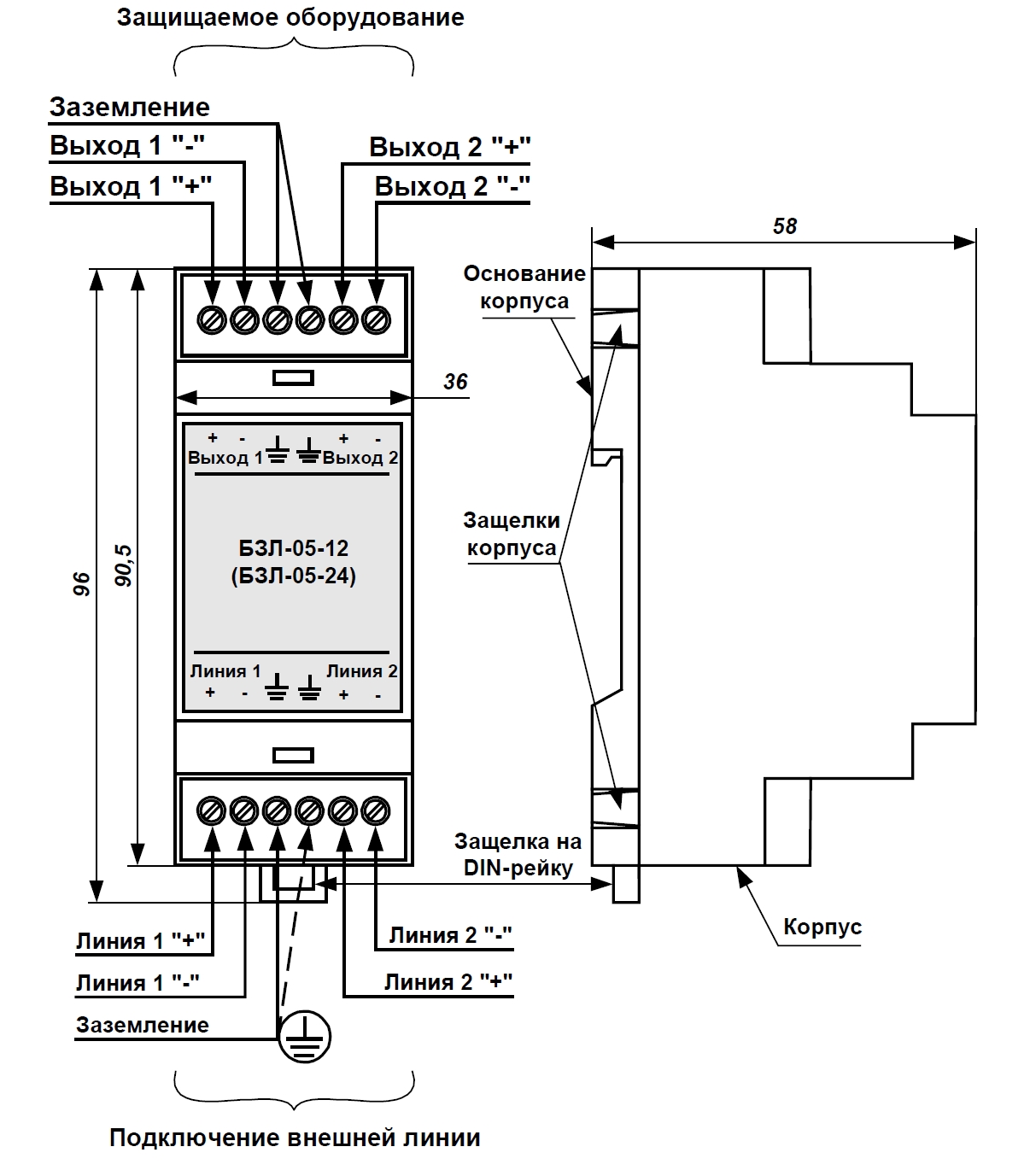

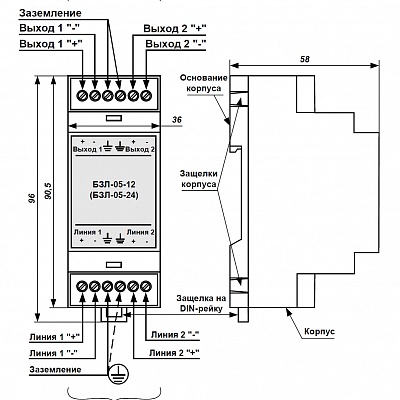

БЗЛ-05-12 (24) используется для защиты оборудования, подключенного к шлейфам сигнализации (извещатели охранные и пожарные, сетевые контроллеры шлейфов сигнализации СКШС), линиям связи и линиям вторичного питания систем сигнализации. БЗЛ-05 содержит – два канала защиты линии (шлейфы сигнализации или линии электропитания)

БЗВП-01, БЗЛ-05 выпускаются каждый в двух исполнениях, предназначенных для защиты линий связи с рабочим напряжением 12 В и 24 В соответственно.

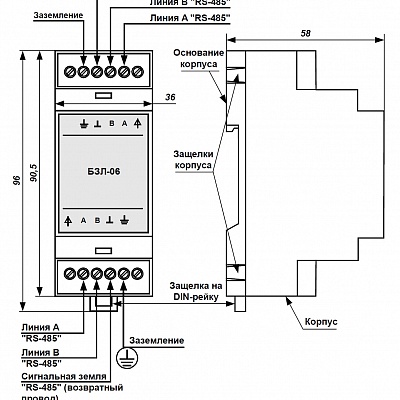

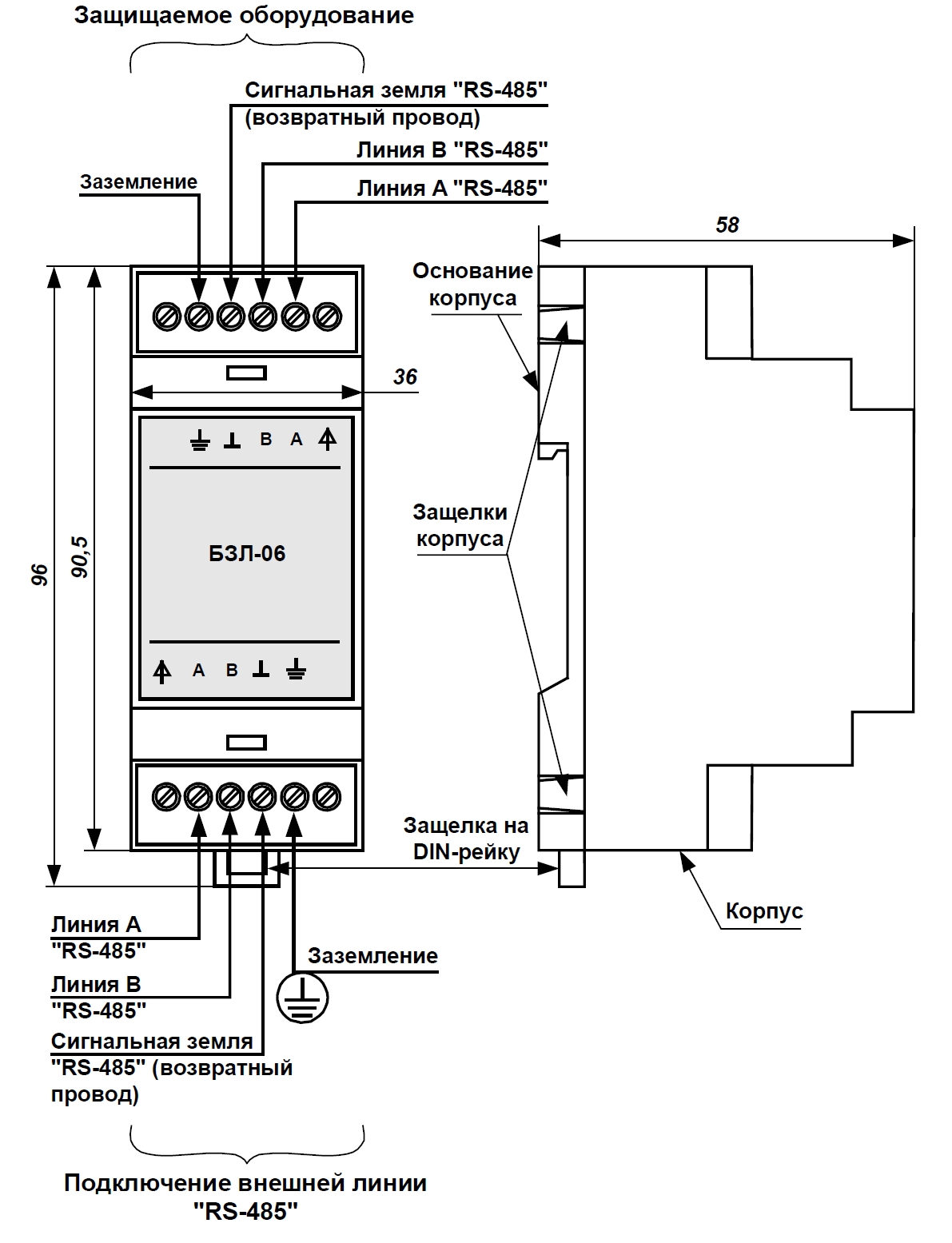

БЗЛ-06 используется для защиты оборудования, подключенного к линии связи интерфейса «RS-485» (сетевые контроллеры шлейфов сигнализации СКШС и т.п.). БЗЛ-06 содержит – один канал защиты линии связи «RS-485».

БЗЛ-07-12(24) используется для защиты оборудования, подключенного к линиям вторичного питания 12В или 24 В, током до 5А.  БЗЛ-07-12(24) содержит – один канал защиты линии питания 12В или 24В соответсвенно исполнению.

Технические характеристики

Номинальное рабочее напряжение линии питания, В 12 (БЗЛ-01-12, БЗВП-01-12, БЗЛ-07-12), 24 (БЗЛ-01-24,БЗВП-01-24, БЗЛ-07-24)
Максимальное напряжение линии питания В, не более 18 (БЗЛ-01-12), 30 (БЗЛ-01-24)
Максимальный ток линии питания, А, не более 1,3 (БЗВП-01), 0,1 (БЗЛ-05), 5,0 (БЗЛ-07)
Вносимое сопротивление на цепь линии питания ,Ом, не более 0,1 (БЗВП-01, БЗЛ-07), 8 (БЗЛ-05), 10 (БЗЛ-06)
Максимальное напряжение линии видеосигнала В, не более 6,5 (БЗВП-01)
Максимальный ток линии видео, мА, не более 100 (БЗВП-01)
Максимальный разрядный ток «линия связи (А, В)- защитная земля» (импульс 8/20 мкс), кА, не более 10
Диапазон рабочих температур, °С: -50…+50
Габаритные размеры, мм, не более 37x96x60
Масса, кг, не более 0,07
