Сетевой контроллер шлейфов сигнализации, 4 оптоизолированных входа для технологической сигнализации, корпус IP20
Не работает с АСБ "Рубикон"

Цена по запросу

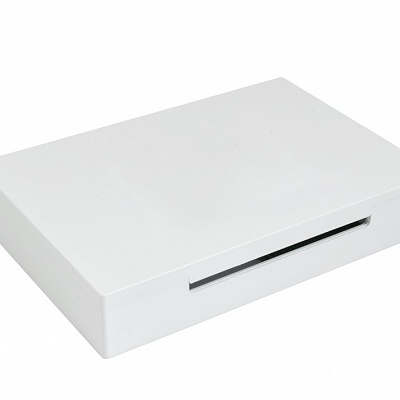

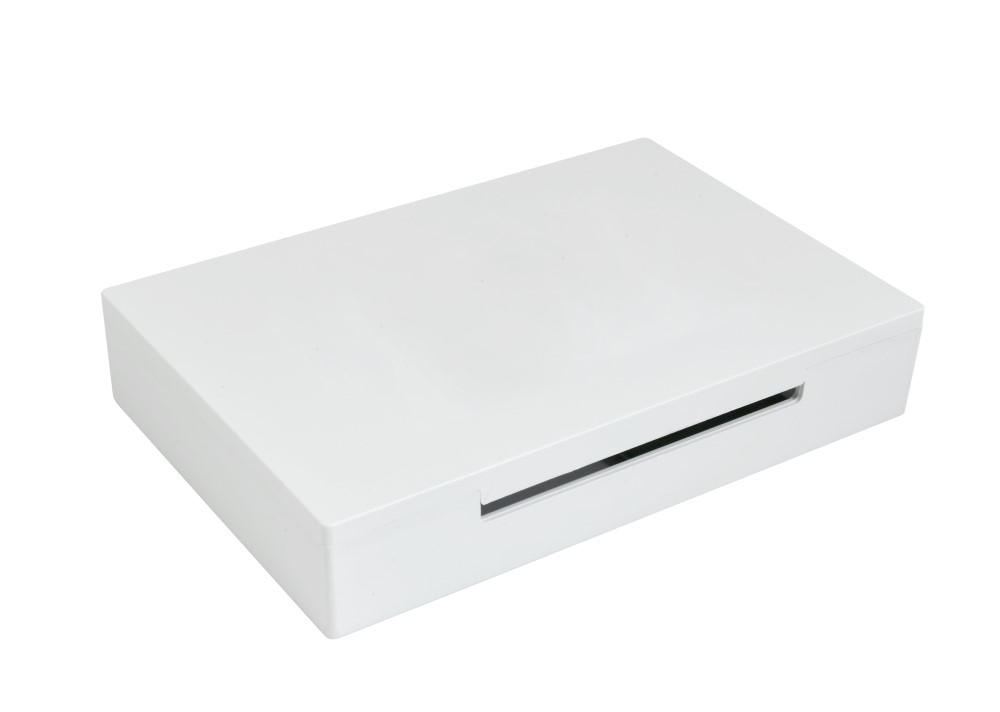

Сетевой контроллер шлейфов сигнализации СКШС-03-4 IP20

СКШС-03-4 ПРЕДНАЗНАЧЕН ДЛЯ:

  • приема электрических сигналов обратной связи от устройств пожарной автоматики (оборудование противодымной защиты, насосы, запорная арматура и др.), имеющих выход в виде нормально-разомкнутых или нормально-замкнутых контактов, по четырем шлейфам сигнализации (ШС) с гальванической развязкой;
  • подключения пожарных извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами;
  • контроля исправности шлейфов сигнализации с автоматическим выявлением обрыва или короткого замыкания;
  • передачи информации о состоянии контактов оборудования в блок центральный процессорный.



СКШС-03-4 выдает сигнал «Неисправность» при коротком замыкании или обрыве шлейфа сигнализации.

По степени защиты от воздействия окружающей среды исполнение СКШС-03-4 IP20, IP65.

Технические характеристики

Число шлейфов, подключаемых к одному СКШС-03-4 4
Напряжение на разомкнутом ШС, В, в пределах 24...28
Ток короткого замыкания в ШС, мА, в пределах 18...24
Сопротивление изоляции между ШС, МОм, не менее 20
Максимальная протяженность линии связи с БЦП, м 1200
Питание СКШС-03-4 осуществляется от сети постоянного тока напряжением, В 10...28
Максимальный ток потребления (при короткозамкнутых ШС и напряжении питания 10 В), мА, не более 350
Сопротивление проводов ШС, Ом, не более 300
Сопротивление изоляции гальванической развязки, МОм, не менее 20
Интерфейс связи с БЦП RS-485
Диапазон рабочих температур, °С
- исполнение IP20 -10…+50
- исполнение IP65 -40…+50
- исполнение К -55…+50
Габаритные размеры, мм, не более:
- исполнение IP20 165 x 110 x 32
- исполнение IP65, К 171 х 145 х 55
Масса, кг, не более 0,35
