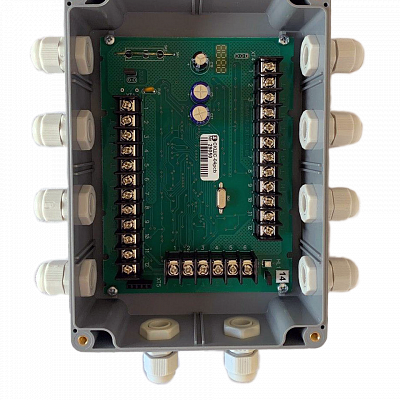

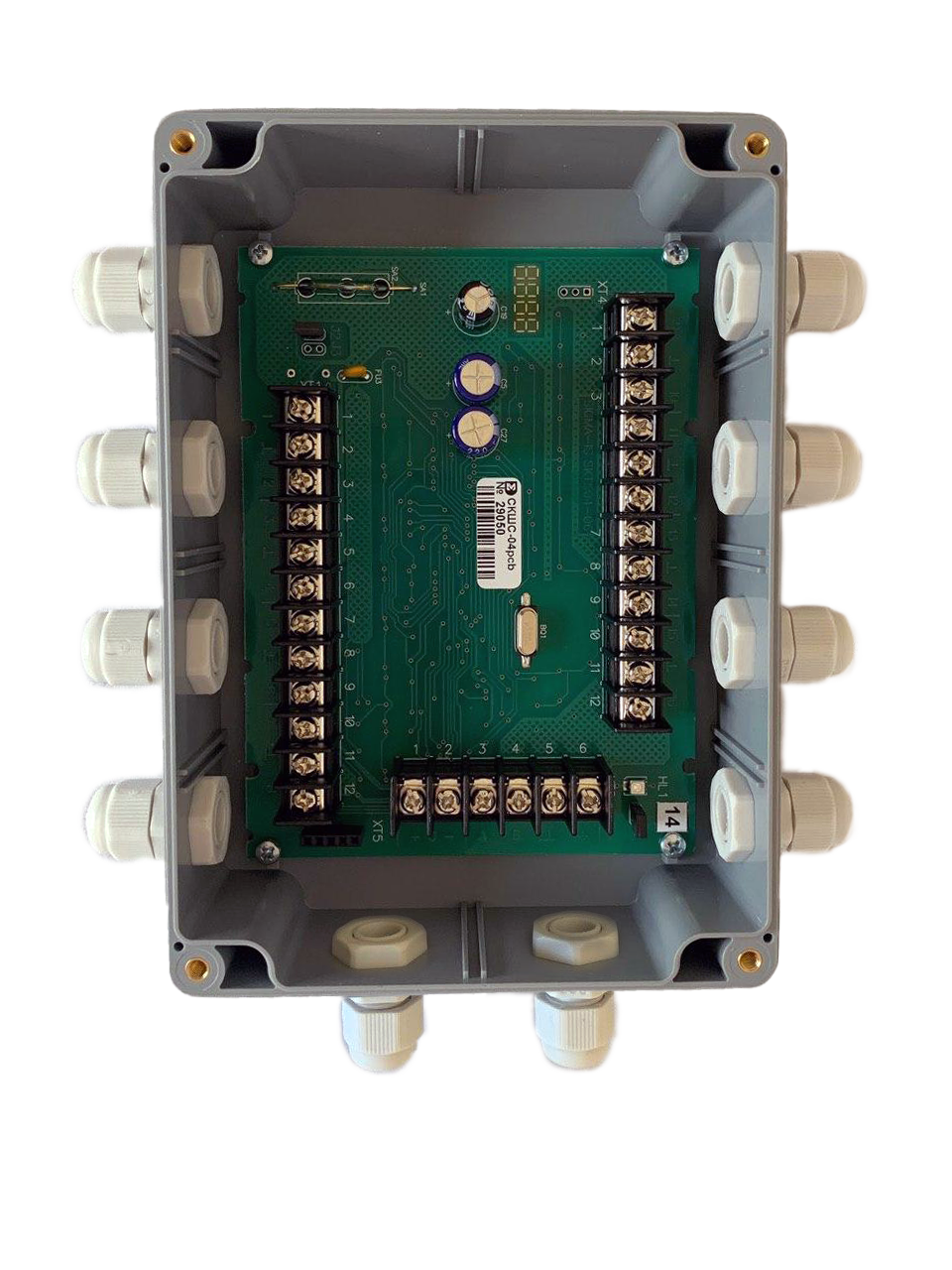

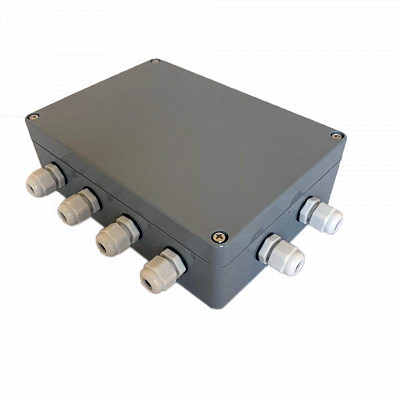

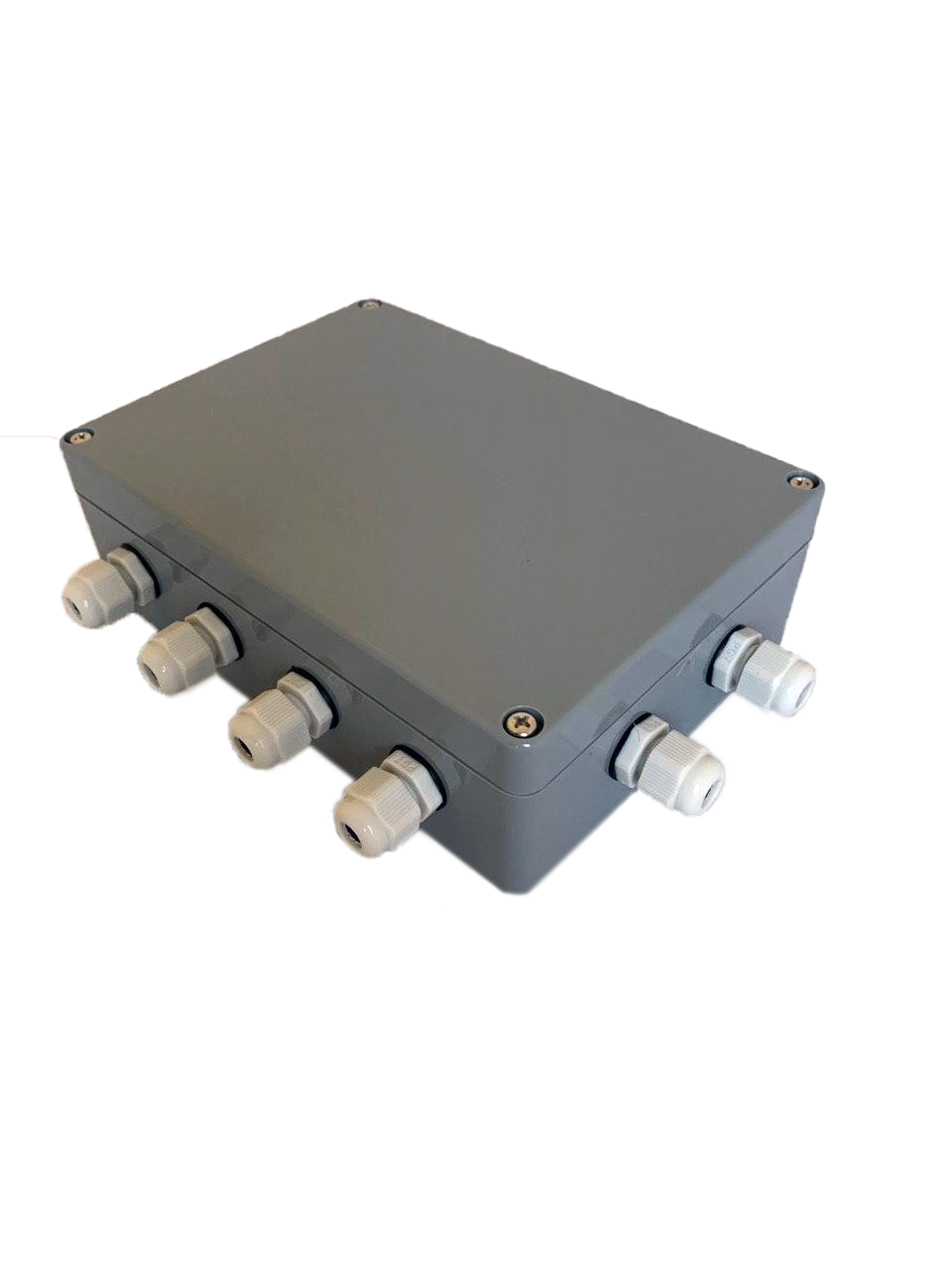

Сетевой контроллер шлейфов сигнализации СКШС-04 IP65
СКШС-04 ПРЕДНАЗНАЧЕН ДЛЯ:
• приема электрических сигналов тревожных сообщений от автоматических охранных извещателей с нормально-замкнутыми контактами;
• контроля исправности шлейфов сигнализации с автоматическим выявлением короткого замыкания;
• передачи информации о состоянии извещателей и шлейфов в блок центральный процессорный.
СКШС-04 осуществляет адресацию шлейфа сигнализации.
СКШС-04 выдает сигнал «Неисправность» при коротком замыкании шлейфа сигнализации.
По степени защиты от воздействия окружающей среды исполнение СКШС-04 IP20, IP65.
СКШС-04КТ - транспортное исполнение, работа при повышенном уровне вибрационных нагрузок. Значения механических факторов внешней среды обозначаются в соответствии с исполнением М25 по ГОСТ 17516.1-90
Технические характеристики |
|
| Число шлейфов, подключаемых к одному СКШС-04 | 16 |
| Сопротивление проводов шлейфа (с выносным резистором), Ом | 600…800 |
| Линия связи | Симметричная экранированная витая пара |
| Интерфейс связи с БЦП | RS-485 |
| Максимальная протяженность линии связи с БЦП, м | 1200 |
| Напряжение питания СКШС-02 от источ-ника постоянного тока, В | 10…28 |
| СКШС-04 выдает сигнал «Неисправность» при снижении напряжения питания до, В, менее | 8,5 |
| Ток потребления СКШС-04, мА, не более | 40 |
| Диапазон рабочих температур, °С: | |
| -исполнение IP20 | -10…+50 |
| -исполнение IP65 | -40…+50 |
| -исполнение КТ | -50..+50 |
| Габаритные размеры, мм, не более: | |
| - исполнение IP20 | 165 x 110 x 33 |
| - исполнение IP65 | 193 х 143 х 55 |
| Масса, кг | 0,35 |
