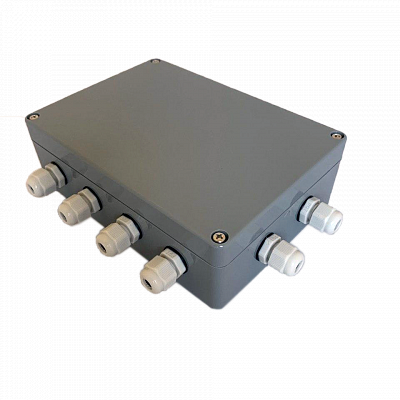

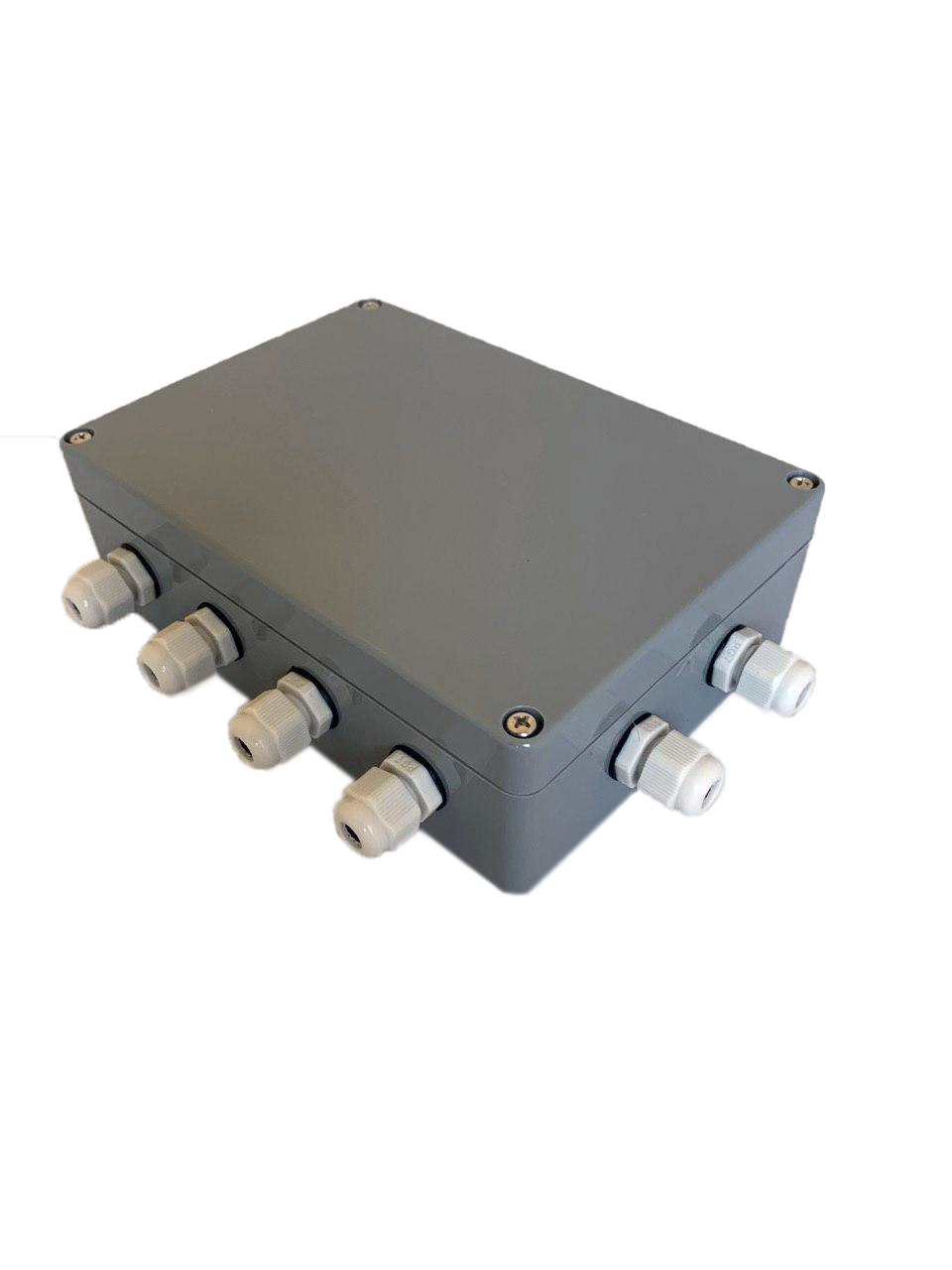

Сетевой Контроллер Управления Пожаротушением IP 65

Цена по запросу

СКУП-01 IP65 ОСУЩЕСТВЛЯЕТ:
· контроль цепей управления пуском УАПТ(норма,обрыв,КЗ);
· контроль напряжения питания необходимого для импульсного пуска модулей УАПТ
· контроль достаточности ОТВ(масса, давление);
· формирование и выдачу импульса пуска УАПТ;
· контроль обработки пуска УАПТ(сигнал «Пуск прошел»).

Технические характеристики

Питание СКУП осуществляется от сети постоянного тока или резервного источника питания напряжением, В 10,5 … 28
Ток, потребляемый СКУП от резервного источника питания без внешней нагрузки, А, не более:
в дежурном режиме 0,1
в режиме тревоги 4
Число входов типа «нормально-замкнутый контакт»(технологические шлейфы подключения СДУ, датчика массы, давления) 2
Максимальное напряжение технологического шлейфа, В 27
Максимальный ток технологического шлейфа, мА 5
Максимальное сопротивление технологического шлейфа(с выносным резистором), Ом 800
Минимальное сопротивление технологического шлейфа(с выносным резистром), Ом 650
Сопротивление проводов технологического шлейфа, Ом, не более 150
Число выходов цепей пуска 4
Максимальное напряжение выхода пуска, В 25
Максимальный ток выхода пуска, А 4
Время технической готовности СКУП после включения в штатном режиме, с, не более 3
Интерфейс связи с БЦП RS-485
Линия связи Симметричная экранированная витая пара
Скорость обмена с СУ, бод 9600, 19200
Габариты, мм, не более:
- в исполнении IP20 165x110x32
- в исполнении IP65 171x145x55
Масса, кг, не более
- в исполнении IP20 0,32
- в исполнении IP65 0,4

______________________________________

ПРЕИМУЩЕСТВА РУБИКОН

∙             Простота монтажа

∙             Питание по адресному шлейфу

∙             Простота настройки, автоматическое определение адресных устройств в шлейфе

∙             Простота адресации: по серийному номеру

∙             Параметры всех АУ настраиваются с ППК

_______________________________________________



РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
Смотреть все
РЭ_СКУП01 Скачать [pdf, 299 KB]
