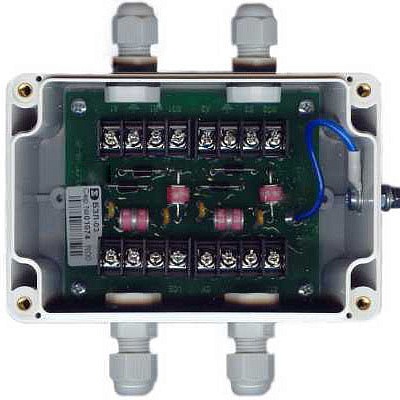

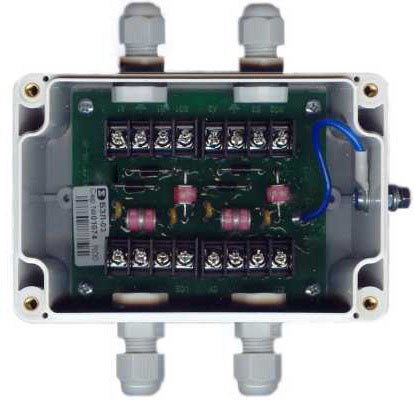

Блок защиты линии адресного шлейфа БЗЛ-03Р «Рубикон»
БЗЛ-03-Р используется для защиты оборудования, подключенного к адресным шлейфам сигнализации адресной системы безопасности «Рубикон» (ППК «Рубикон» и т.п.) от наведенных импульсных перенапряжений (грозовых, электростатических разрядов и т.п.) в пределах 1 – 2 зон молниезащиты (в соответствии с МЭК 61312-1).

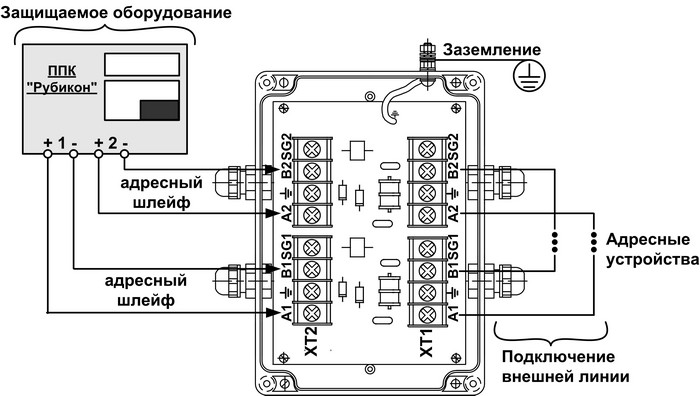

БЗЛ-03-Р содержит – два канала защиты линии адресного шлейфа сигнализации.
По степени защищенности от воздействия окружающей среды в соответствии с ГОСТ 14254-96 конструкция БЗЛ обеспечивает степень защиты оболочки – IP65.
Технические характеристики |
|
| Номинальное рабочее напряжение линии связи А - В, В | 40 |
| Максимальное рабочее напряжение линии связи А – В, В, не более | 50 |
| Максимальный ток мА, не более | 200 |
| Максимальный разрядный ток «линия связи (А, В)-защитная земля» (импульс 8/20 мкс), кА, не более | 10 |
| Вносимое сопротивление на цепь,Ом, не более | 8 |
| Диапазон рабочих температур, С: | минус 40…+85 |

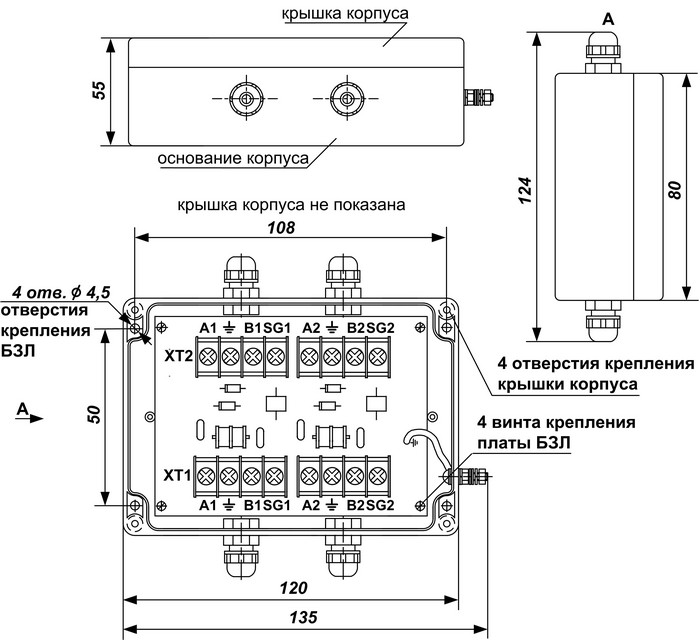

| Габаритные размеры, мм, не более | 135x124x55 |
