КД2 – Сетевой контроллер двух точек доступа

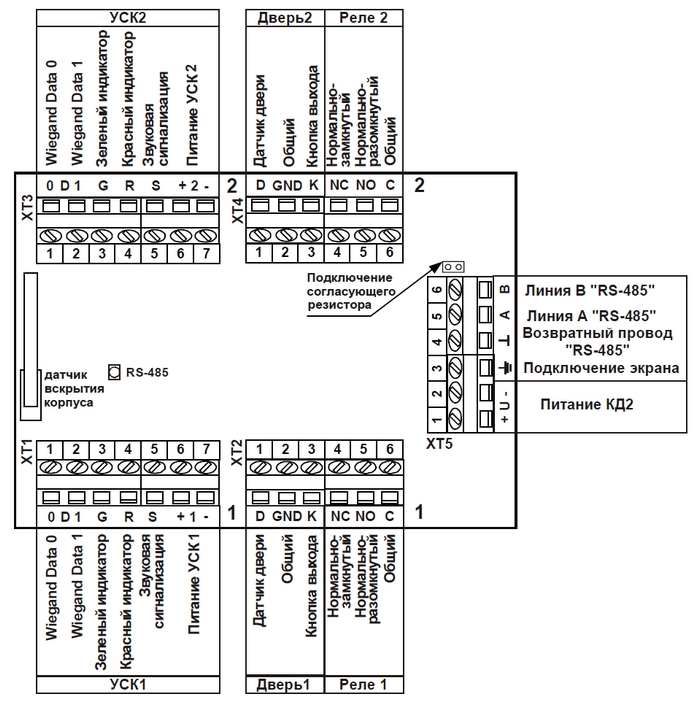

Сетевой контроллер КД2 предназначен для контроля и управления двумя точками доступа, оснащенными считывателями с интерфейсом Wiegand 26 или Wiegand 58.Для каждой дочки доступа предусмотрены реле управления исполнительными устройствами (замками), подключения магнитоконтактного датчика (геркона) состояния двери и кнопки выхода. КД2 подключается к ППК по интерфейсу RS-485, с питанием от ИБП 12 В или 24 В. При отсутствии связи с ППК устройство переходит на работу в автономном режиме.
КД2 – Сетевой контроллер двух точек доступа
При подключении к ППК контроллер работает как адресное сетевое устройство, предназначенное для постановки на охрану, снятия с охраны или управления доступом.Рекомендуемыми устройствами считывания для КД2 являются УСК-02Н, УСК-02К (Proximity-карты), а также УСК-02М (карты ПЭК и Mifare).
По командам с ППК выполняется управление исполнительными устройствами (электромеханический замок, электромагнитный замок, шлагбаум и т.д.), выдаются световые и звуковые оповещения.
При отсутствии связи с ППК контроллер КД2 переходит в автономный режим, в котором доступ разрешается на основании заранее загруженной в память КД2 базы идентификаторов пользователей.
Возможные режимы работы каждой точки доступа, задаваемые с ППК:
- Дежурный режим
- Помещение на охране
- Блокировка точки доступа (проход запрещен)
- Разблокировка точки доступа (проход всегда разрешен)

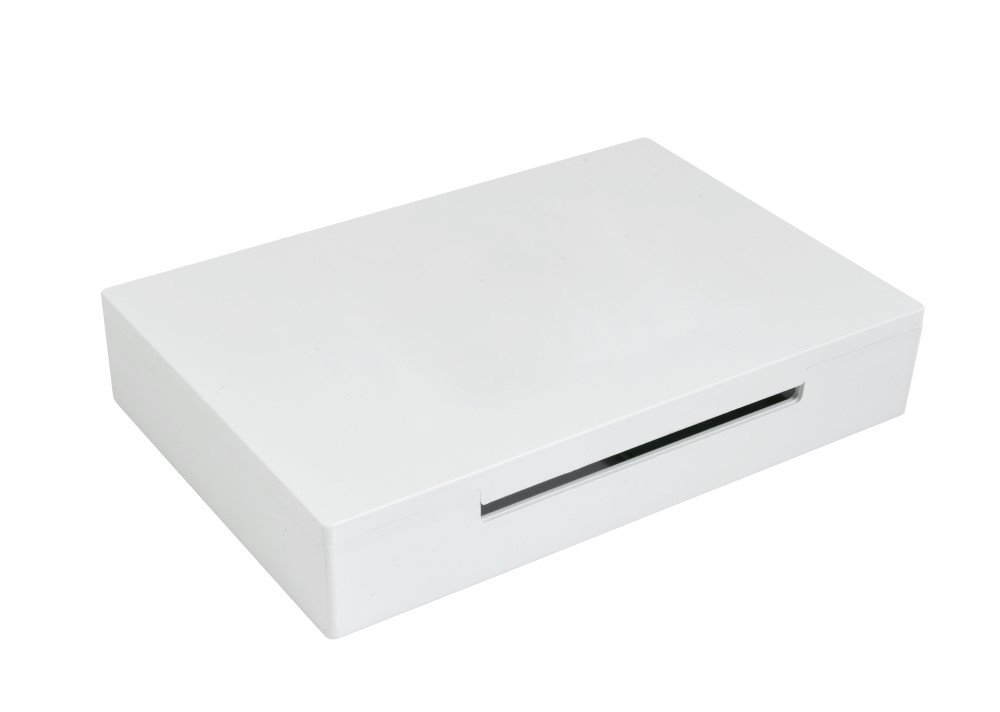

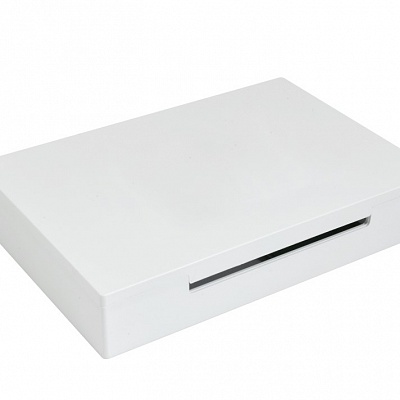

Устройство выполнено в пластиковом разъемном корпусе с датчиком вскрытия. Крышка корпуса крепится к основанию на защелках. Для индикации состояний и режимов работы на корпусе служит 2-цветный красно-зеленый индикатор.
| Технические характеристики | |
| Напряжение питания: | |
| - КД2 (базовый вариант), постоянного тока, В | 10 … 28 |
| - КД2 исп. 1, переменного тока частотой 50 Гц, В | 187 … 242 |
| Максимальный ток потребления от источника постоянного тока , мА, не более | 300 |
| Количество точек доступа | 2 |

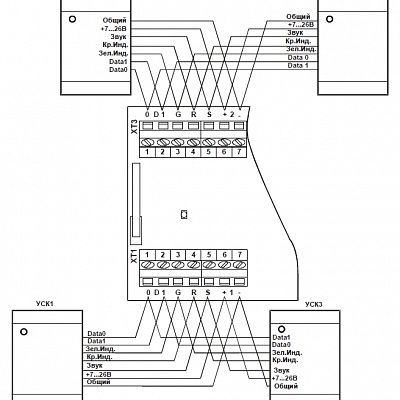

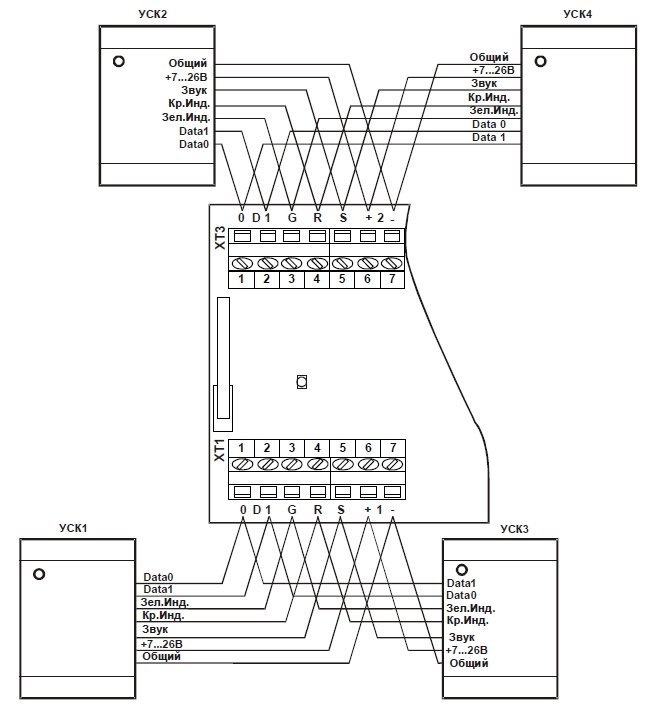

| Количество подключаемых УСК | 2/4 |
| Интерфейс данных для подключения УСК | Wiegand 26 |
| Количество кодов идентификатора пользователя (без ПИН-кода), хранящихся в памяти КД2 | 2000 |
| Количество подключаемых ИУ | 2 |
| Тип контактов реле управления ИУ | переключающий |
| Параметры реле управления ИУ, напряжение / ток , В/А | ~(250 / 6); = (28 / 12) |
| Интерфейсы связи с ППК | RS-485 |
| Степень защиты от воздействия окружающей среды | IP20, IP65 |
| Диапазон рабочих температур, °С: | |
| - для КД2 в исполнении IP20; | -10…+50 |
| - для КД2 в исполнении IP65 | -30…+50 |
| Габаритные размеры, мм | |
| - для КД2 (базовый вариант) IP20 / IP65 | 165x110x32 / 171x145x55 |

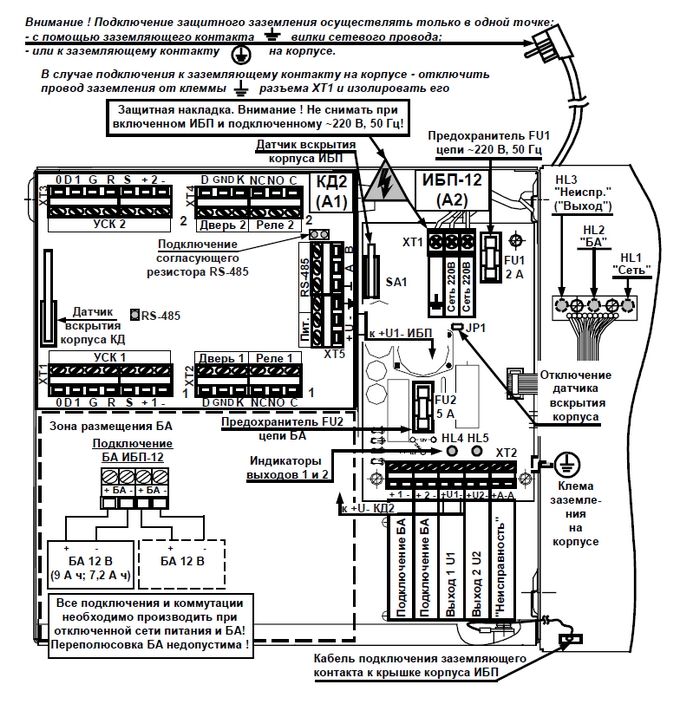

| - для КД2 исп.1 | 254х245х80 |
| Масса, кг, не более: | |
| - для КД2 (базовый вариант) IP20 / IP65 | 0,3 / 0,4 |
| - для КД2 исп.1 | 3,5 |
__________________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
___________________________________
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ| РЭ КД2 Рубикон | Скачать | [pdf, 439 KB] |
| РЭ КД2 Рубикон ред. 15 | Скачать | [pdf, 495 KB] |
| РЭ КД2 Рубикон ред. 14_1 | Скачать | [pdf, 492 KB] |
