Приемно-контрольные приборы можно назвать сердцем адресной системы безопасности «Рубикон». С их помощью осуществляется просмотр состояния, управление и конфигурирование подключенных устройств и областей системы.
«ППК-Р исп.1 Рубикон» предназначен для создания распределенных систем с адресными устройствами «Рубикон» и поддерживает подключение двух кольцевых адресных шлейфов. Обеспечивает передачу извещений, сбор и обработку информации о состоянии объектов, управление системами и устройствами оповещения, доступа, дымоудаления, вентиляции, пожаротушения, технологическим и другим инженерным оборудованием в автоматическом и/или ручном режиме.
«ППК-Р исп.1 Рубикон» в составе адресной системы безопасности (АСБ) «Рубикон» предназначен для организации пожарной сигнализации и управления средствами пожарной автоматики.
В состав АСБ «Рубикон» входят следующие адресные устройства, подключаемые в адресный шлейф «ППК-Р исп.1 Рубикон»:
- пожарные извещатели А2ДПИ, А3ДПИ, АТИ;
- извещатели ручные ИР-П, ИР-Пуск;
- адресный оповещатель светозвуковой;
- исполнительные модули ИСМ22, ИСМ22 исп.1, ИСМ22 исп.2, ИСМ220 исп.4, ИСМ5;
- адресные расширители безадресных шлейфов сигнализации АР5, АР мини, АР1;
- модули пожаротушения МПТ10;
- модуль (изолятора) короткого замыкания МКЗ.
Для конфигурирования прибор подключается к персональному компьютеру с помощью интерфейса Ethernet. Для организации АРМ дежурного режима используется ПО «Интеллект».

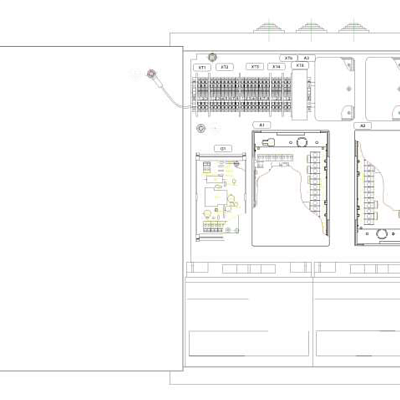

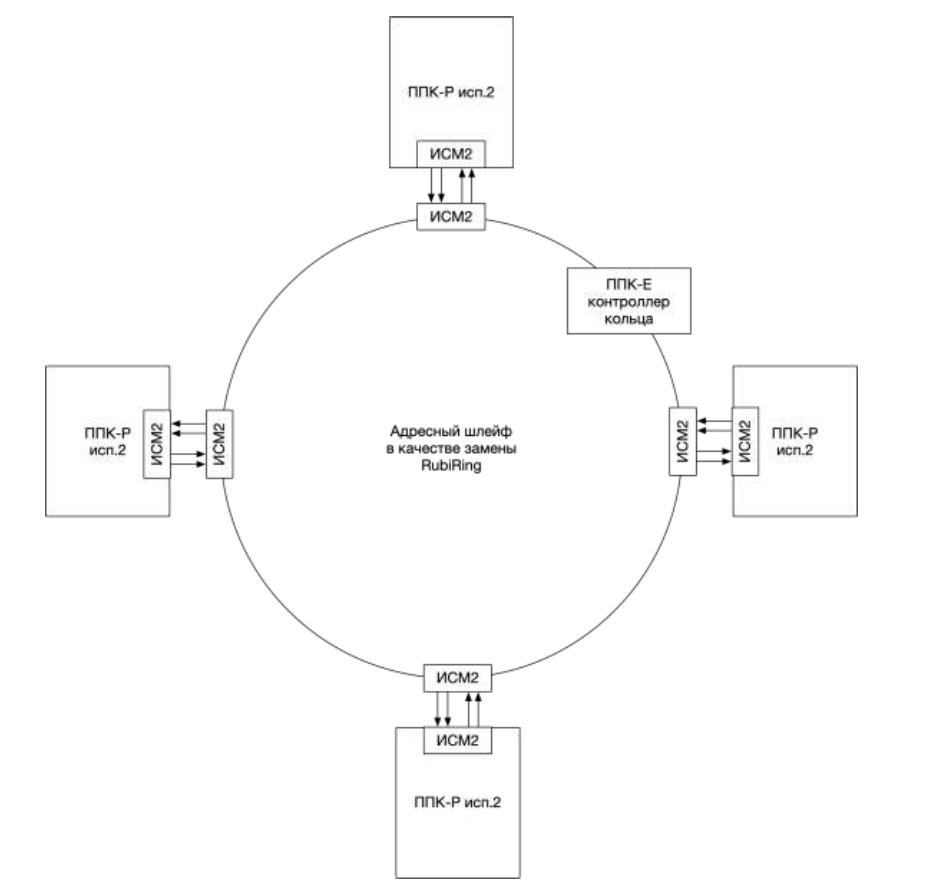

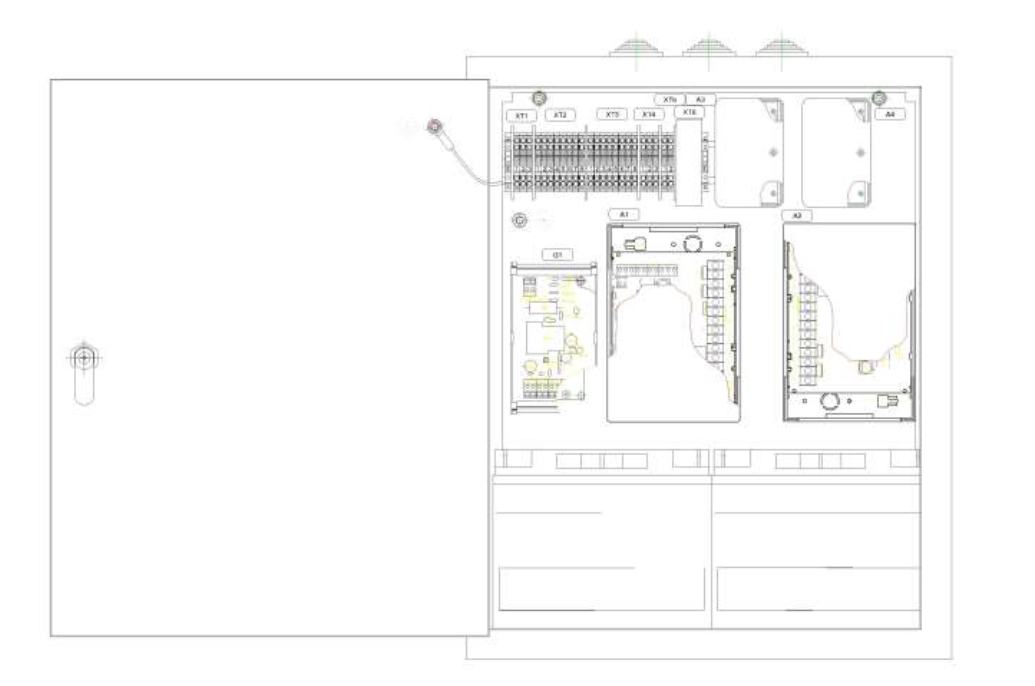

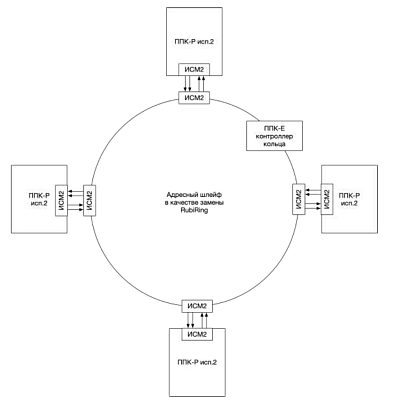

Для обмена информацией между ППК-Р, с подключенным к нему БИС-М, в составе АСБ «Рубикон», используется кольцевая линия адресного шлейфа Рубикон, подключенная к ППК-Е верхнего уровня, позволяющая реализовать защиту от единичной неисправности линии между компонентами блочно-модульного прибора согласно требованиям СП 484. Интерфейс RS-485 дает возможность подключать блоки индикации и управления БИС-М и БИС-М1.
Корпус изделия обеспечивает степень защиты оболочек IP31. По требованиям электромагнитной совместимости соответствует нормам ГОСТ Р 53325-2012, а также техническим условиям ТУ 4372-002-72919476-2014. Степень жесткости — не выше 2-й.
«ППК-Р исп.1 Рубикон» является восстанавливаемым и ремонтируемым прибором, средний срок службы — 10 лет.
Технические характеристики
| Напряжение питания источника постоянного тока, В | 187–264 |
| Мощность, потребляемая от сети переменного тока при max нагрузке, Вт, не более | 75 |
| Собственное потребление, мА | 700 |
| Время технической готовности ППК-Р2 после включения, с, не более | 10/30 |
| Выходное напряжение постоянного тока модуля питания, В: | |
|
26–27,6 |
|
21–27 |
| Количество размещаемых аккумуляторных батарей | 2 или 2 х 2 (макс. 4) |
| Номинальное напряжение АКБ, В | 24 (последовательное соединение 2 АКБ по 12 В) |
| Максимальная суммарная емкость АКБ, А·ч | 36 |
| Максимальный ток заряда аккумуляторов, А | 0,5 |
| Уровень напряжения, при котором происходит отключение АКБ, В | 19–20 |
| Количество адресных шлейфов кольцевой структуры | 2 |
| Максимальное количество адресных устройств в кольцевом адресном шлейфе | 255 |
| Длина кольцевого адресного шлейфа, м: | 1200 |
| Максимальное напряжение АШ, В | 40 |
| Максимальный ток АШ, А | 0,1 |
| Максимальное количество блоков БИС-М, подключаемых к одному изделию | 16 |
| Интерфейс связи с сетевыми устройствами | RS-485 |
| Линия связи RS-485 | Экранированная (неэкранированная) витая пара с возвратным проводом |
| Скорость передачи данных, бит/с | 9600, 19200, 38400, 115200 |
| Интерфейс связи с сетевыми устройствами | Ethernet |
| Количество токовых выходов | 4 |
| Максимальное напряжение токового выхода (подается с модуля питания), В | 28 |
| Максимальный ток токового выхода, А | 2 |
| Суммарный ток всех токовых выходов, А, не более | 2 |
| Максимальное количество областей | 128 |
| Диапазон рабочих температур, °С | От +5 до +40 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25 °С, без конденсации влаги) | 0–93% |
| Габаритные размеры, мм | 400 х 500 х 250 |
| Масса без АКБ, кг, не более | 7,5 |
