ИР-Пуск «Пуск дымоудаления» – Адресный ручной извещатель
Адресный ручной извещатель ИР-Пуск «Пуск дымоудаления» многократного действия в корпусе оранжевого цвета предназначен для формирования команды пуска системы дымоудаление при нажатии на кнопку, и передачи извещений на приемно-контрольный прибор.
ИР-Пуск «Пуск дымоудаления» подключается к двухпроводному адресному шлейфу АСБ Рубикон напрямую от ППК, либо через сетевой контролер КА2.
ИР-Пуск «Пуск дымоудаления» – Адресный ручной извещатель
Ручной извещатель ИР-Пуск «Пуск дымоудаления» формирует следующие извещения для передачи в ППК и индикации работы:
- "Тревога": при нажатии на приводной элемент (кнопку)
- "Норма": при отсутствии других извещений
Для индикации состояния на корпусе предназначен 2-цветный (красный/зеленый) светодиод со следующими режимами работы:
- Дежурный режим "Норма": мигание зеленым цветом с периодом 15 с
- Дежурный режим "Норма" с подсветкой извещателя (задается в ППК): мигание зеленым цветом с периодом 0,5 с
- Режим "Тревога" с передачей извещения "Пуск" в ППК: квазинепрерывное (частота 10 Гц) свечение красным цветом после подтверждения приема сигнала от ППК (квитирования)

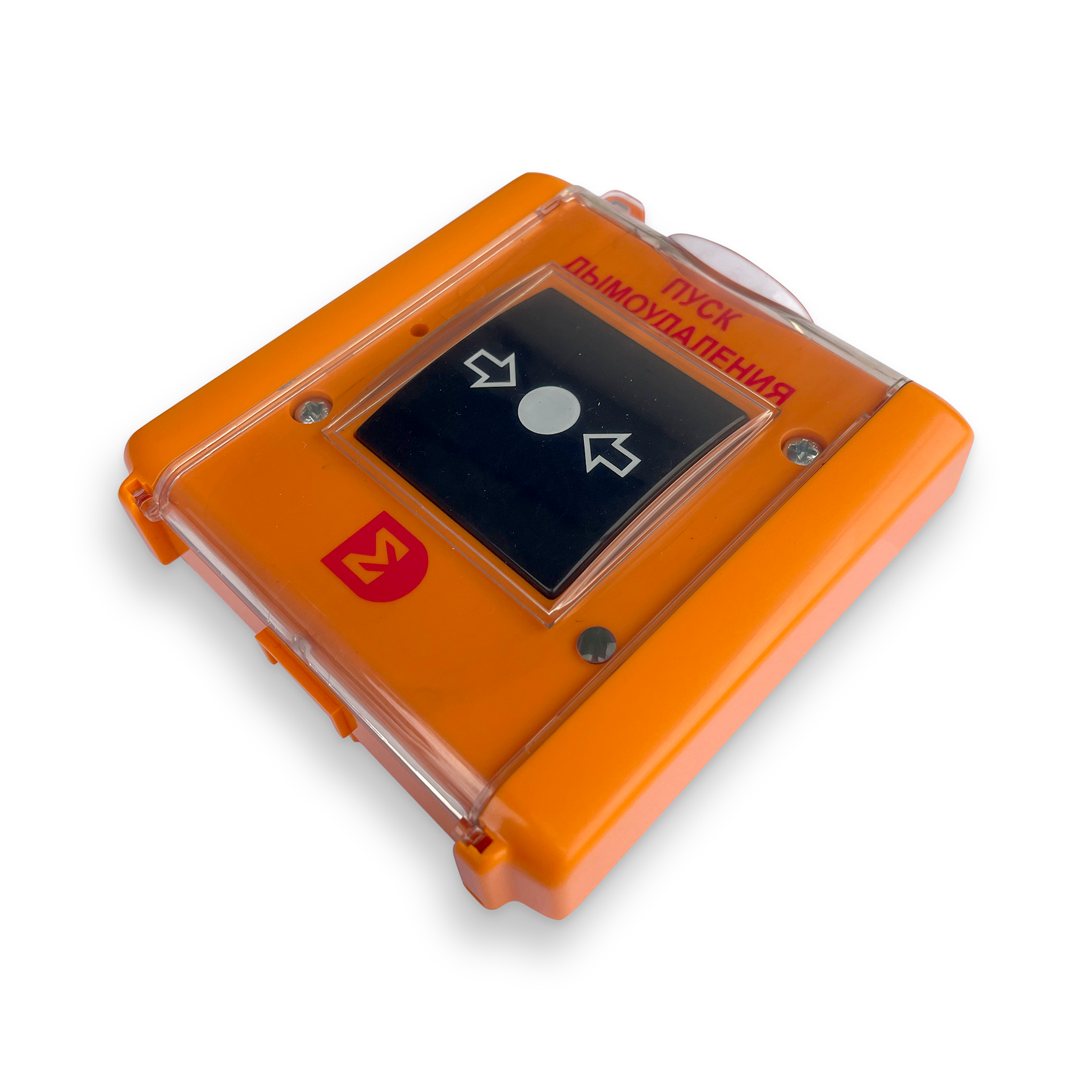

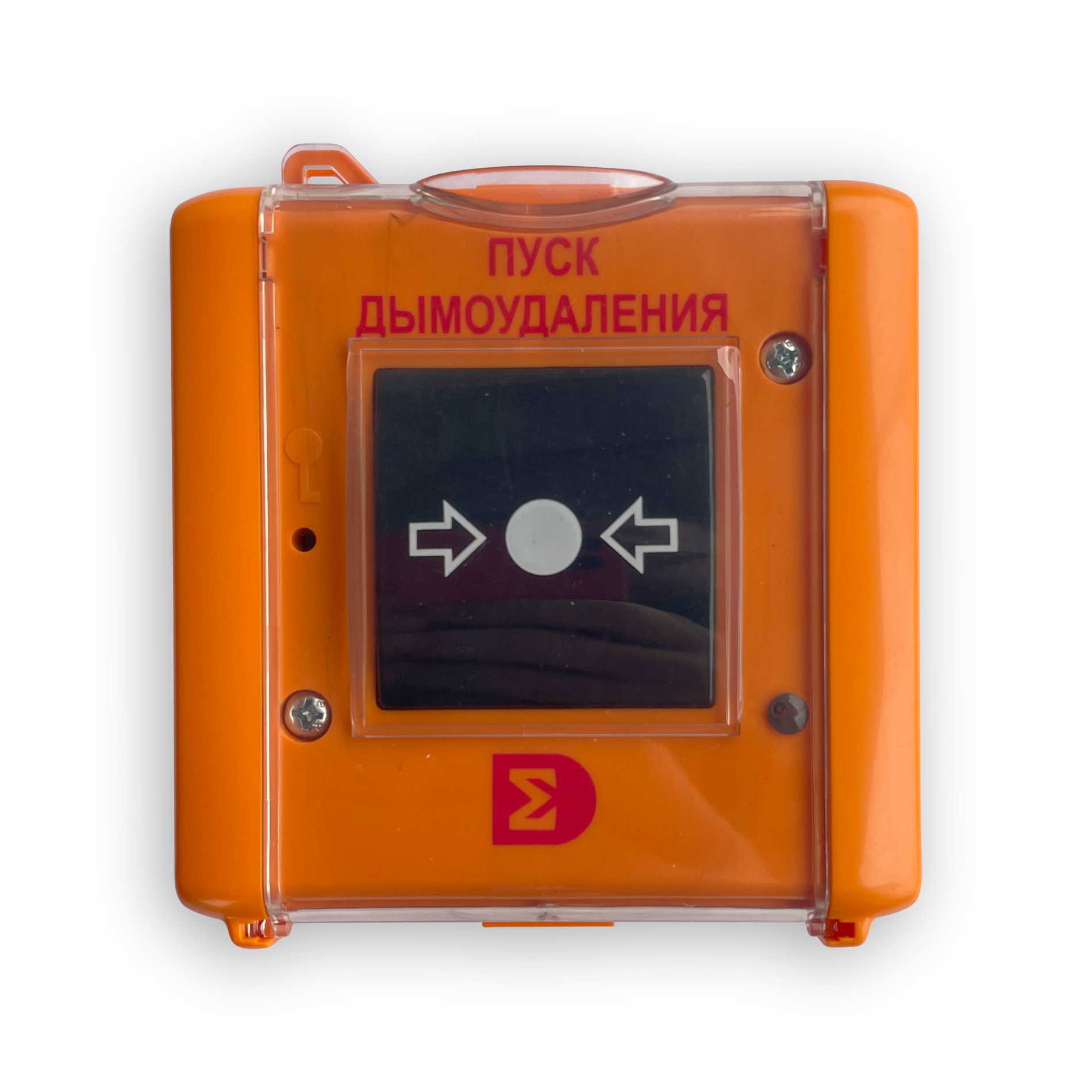

Корпус имеет откидную прозрачную крышку. Для возврата ИР-Пуск «Пуск дымоудаления» в дежурный режим после передачи извещения "Пуск" и перевода приводного элемента (кнопки) в исходное состояние необходимо нажать на кнопку в специальном отверстии на корпусе с помощью ключа, либо металлического стержня диаметром не более 3 мм.
В комплектацию включены 4 дюбеля и самореза для монтажа на жесткую поверхность.
Технические характеристики | |
Питание | По АШ |
Ток потребления, макс., мА | 0,15 |
Инерционность срабатывания, сек, не более | 0,5 |
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP41 |
Диапазон рабочих температур, °С | |
- от | -40 |
- до | +55 |
Допустимая относительная влажность воздуха при температуре +25°С, %, не более | 93 % |
Габаритные размеры, мм (ширина х высота х глубина) | 100 х 108 х 27 |
Масса, кг, не более | 0,15 |
Наличие встроенного изолятора линии | Нет |
