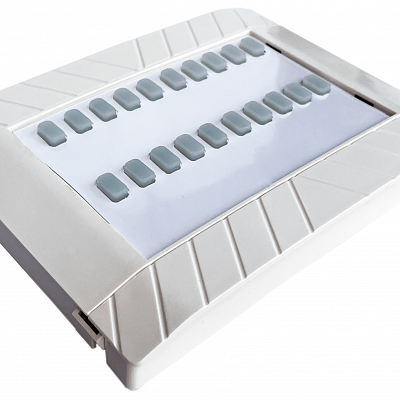

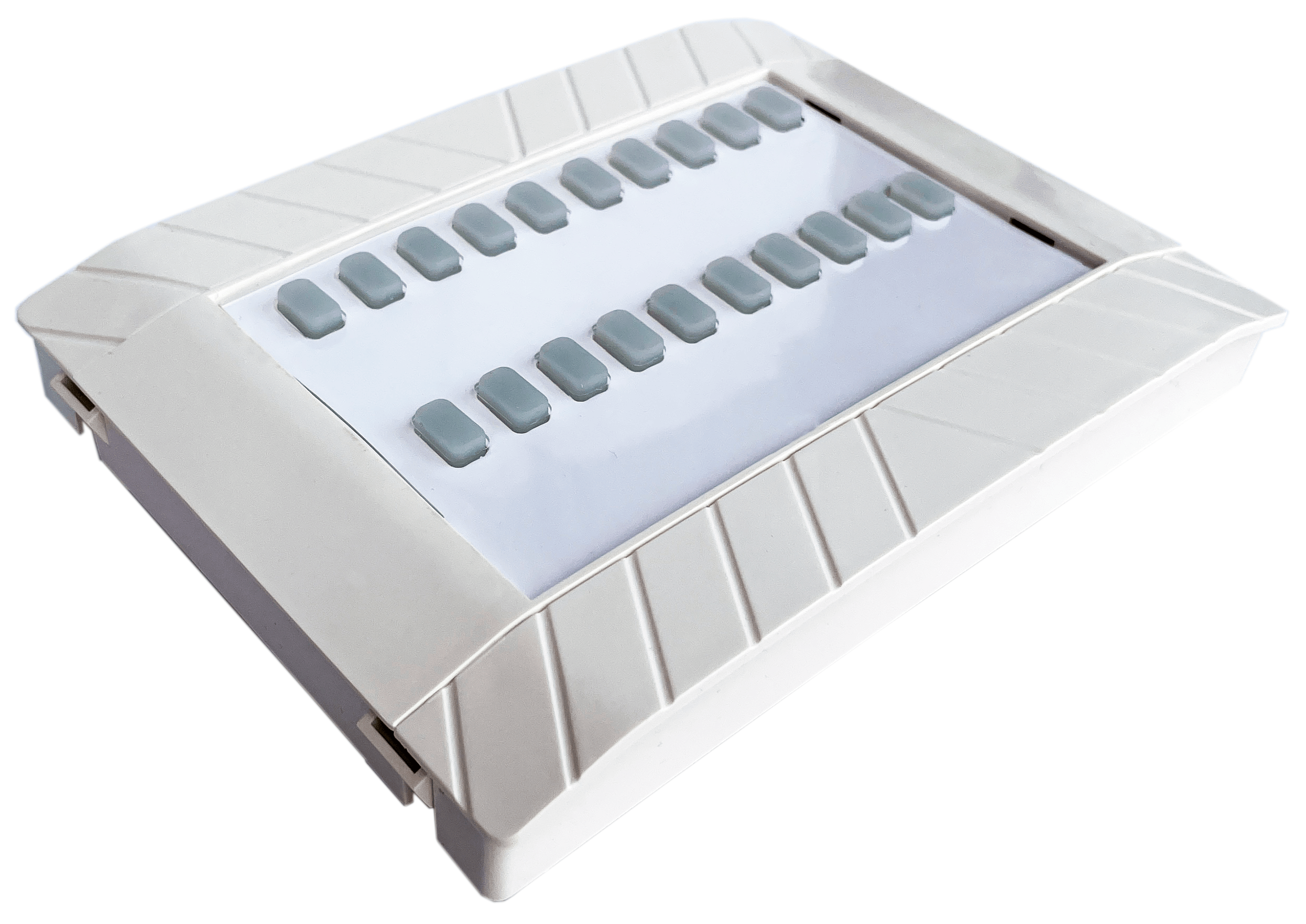

Блок индикации и управления АСБ Рубикон БИC-М предназначен для отображения состояния областей, технических средств и других устройств охранно-пожарных систем.
Доступно 20 индикаторов-кнопок для устройств или областей. Устройство содержит встроенный динамик для звуковых пожарных и охранных тревожных оповещений и рамку считывателя. Работает в системе АСБ Рубикон под управлением ППК и подключается по интерфейсу RS-485.
БИС-М – Блок индикации и управления
Блок индикации и управления АСБ Рубикон БИC-М предназначен для отображения состояния и управления: областями, техническими средствами и другими устройствами охранно-пожарных систем. Доступно 20 индикаторов-кнопок для устройств или областей. Устройство содержит встроенный динамик для звуковых пожарных и охранных тревожных оповещений и рамку считывателя (Proximity-карт HID и EM-marine).
Возможные оповещения световых индикаторов:
- "Норма", дежурный режим
- "Пожар 1" (Внимание)
- "Пожар 2" (Пожар)
- "Тревога"
- "Проникновение"
- "Неисправность" (отсутствие связи с ППК)
- "Не на охране (готов)"
- "Не на охране" (не готов)
- "Взятие на охрану с задержкой"
- "Эвакуация"
- "Пуск пожаротушения"
- "Пуск прошел"
- "Тихая тревога"
- "Технологический"
- "Обход"
- "Потеря связи по RS-485 с управляющим контроллером"
Конфигурирование БИС-М выполняется с ППК, либо с подключенного к ППК персонального компьютера.
| Технические характеристики | |
| Напряжение питания от источника постоянного тока, В | 10,0…28,0 |
|
Ток потребления, мА, не более БИС-М при 10 В БИС-М при 28 В |
100 70 |
| Максимальное количество присоединяемых блоков БИС-М1 к БИС-М | 24 |
| Максимальное количество блоков БИС-М, подключаемых к одному управляющему контроллеру | 25 |
| Количество индикаторов-кнопок: | 20 |
| Интерфейс связи с ППК | RS-485 |
| Степень защиты оболочки корпуса | IP40 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25 °С, без конденсации влаги) | 0...93% |
| Рабочая температура, °С | от -10 до +50 |
|

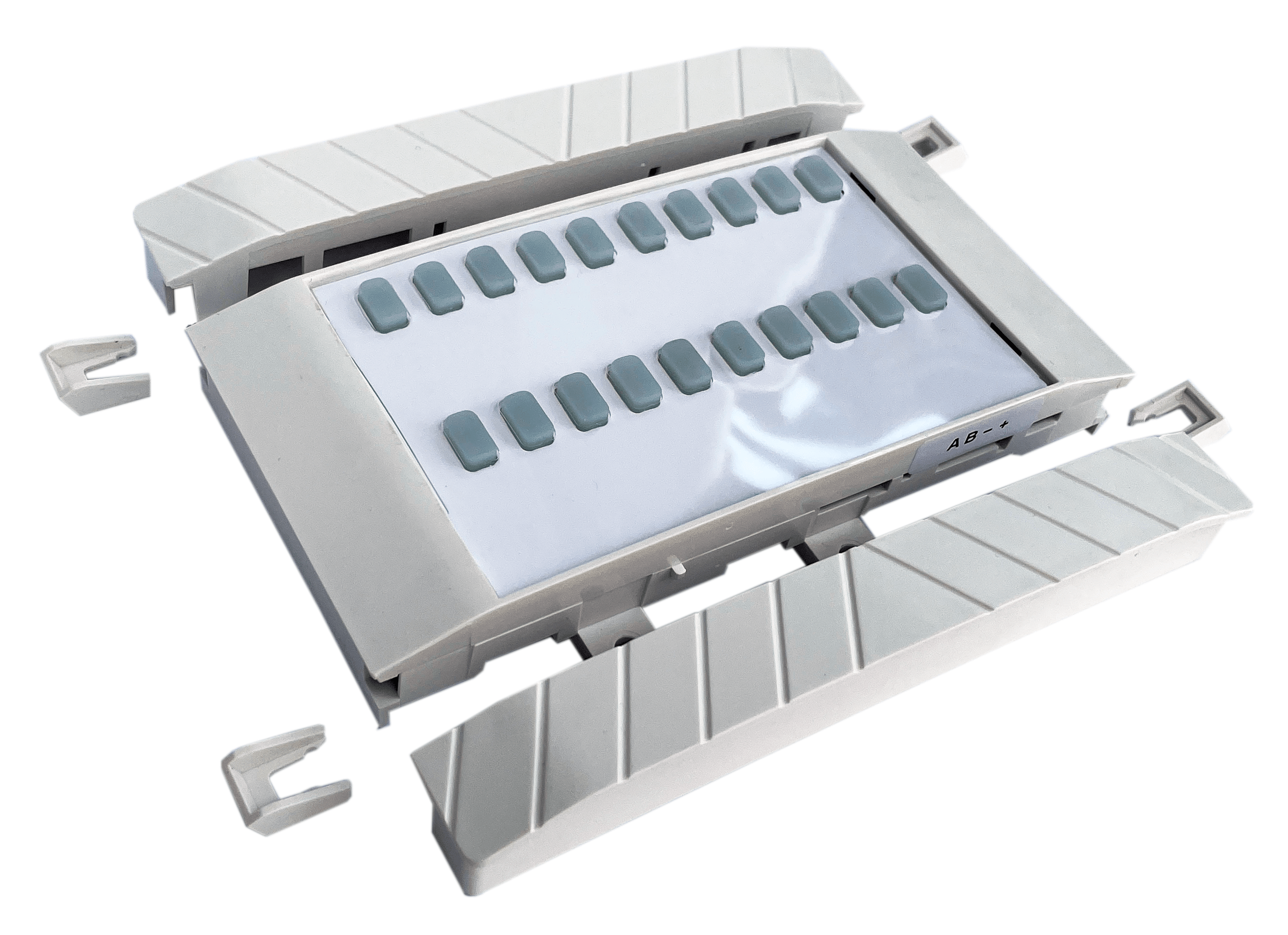

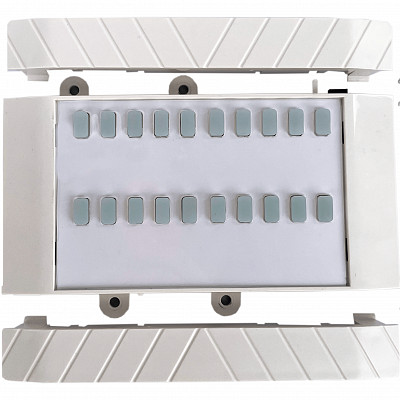

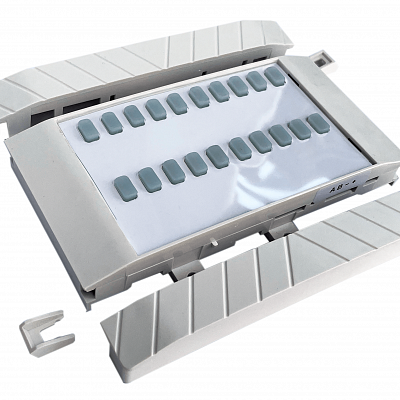

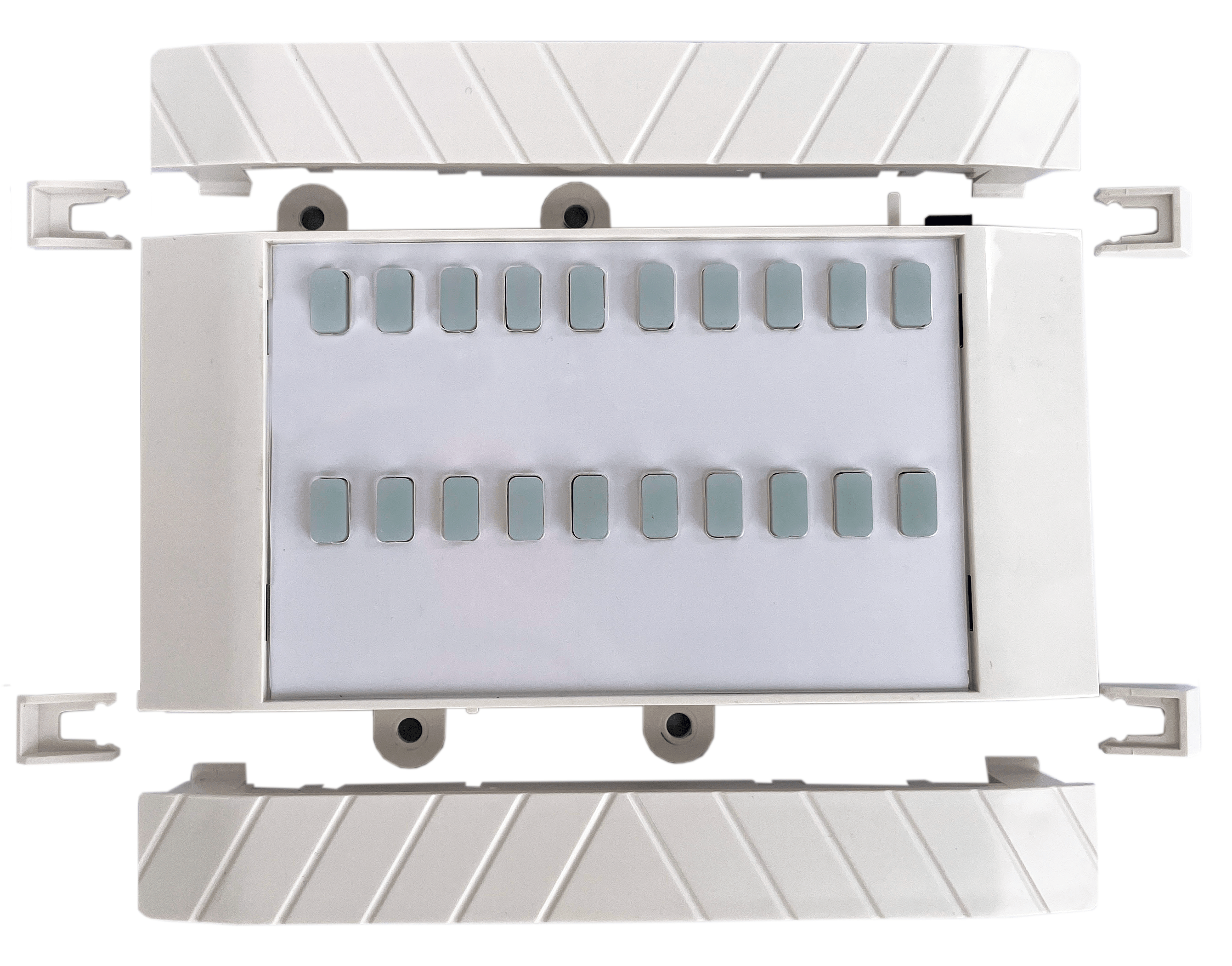

Габаритные размеры, мм: блока БИС блока БИС с двумя боковыми накладками |
110x174x26 129x174x26 |
|
Масса блока, кг: блока БИС блока БИС с двумя боковыми накладками |
0,1 0,12 |
