АОПИ-Штора – Адресный охранный пассивный оптико-электронный инфракрасный извещатель (ИК-детектор движения)

Охранный оптико-электронный инфракрасный извещатель АОПИ-Штора с узкой диаграммой зоны обнаружения (вертикальная "штора") предназначен для обнаружения проникновения в охраняемое пространство движущихся объектов.

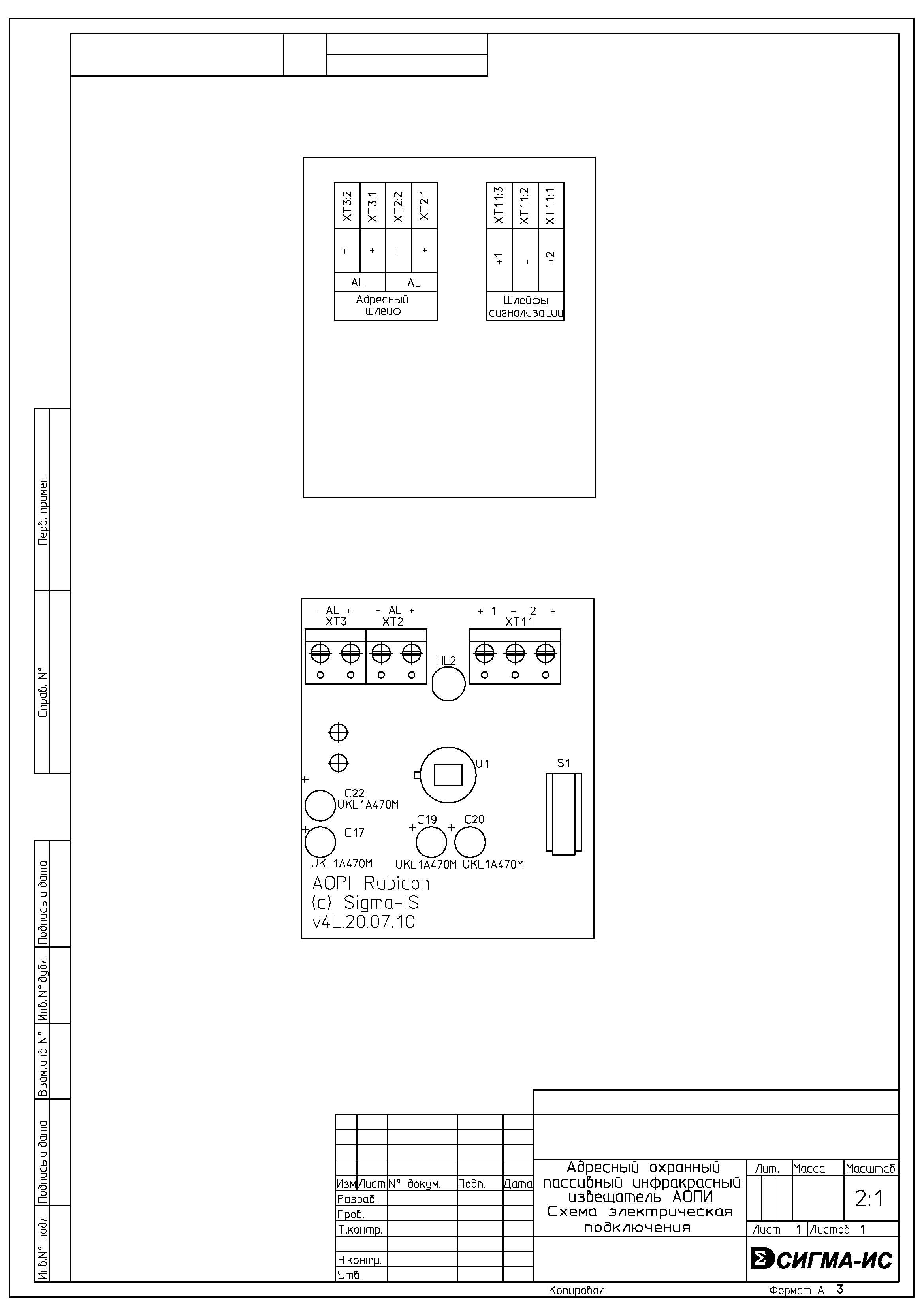

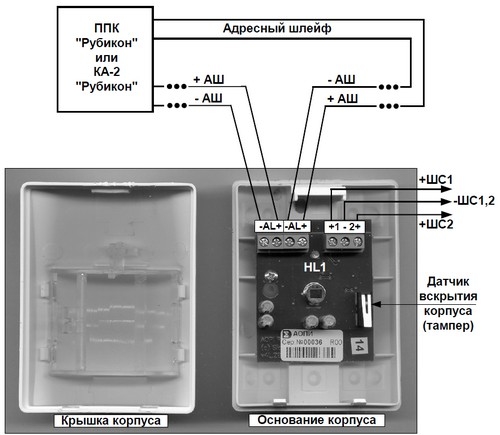

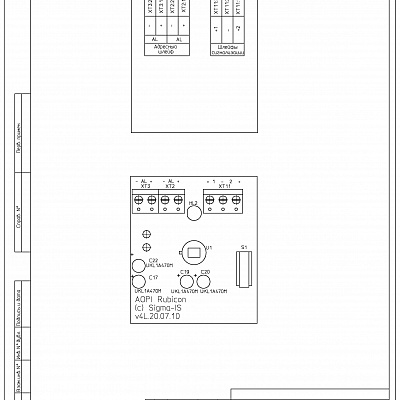

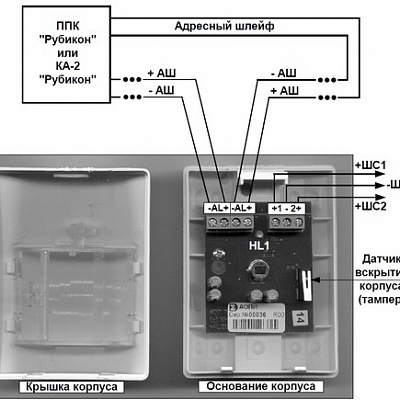

Предусмотрено подключение к АОПИ-Штора дополнительных извещателей на два неадресных шлейфа. Устройство подключается к двухпроводному адресному шлейфу АСБ Рубикон и передает извещения в ППК напрямую, либо через сетевой контролер КА2.

1850 руб
Розничная цена

АОПИ-Штора – Адресный охранный пассивный оптико-электронный инфракрасный извещатель (ИК-детектор движения)

АОПИ-Штора по параметрам и возможностям аналогичен стандартному извещателю АОПИ, однако имеет иную диаграмму зоны обнаружения: узкую вертикальную "штору". Извещатель предназначен для круглосуточной работы и постоянно контролирует изменения теплового излучения от движущихся объектов в охраняемой зоне. Параметры работы ИК-детектора настраиваются с ППК, в том числе: чувствительность и время готовности после предыдущего срабатывания.

Для индикации состояния непосредственно на корпусе устройства служит светодиод красного цвета, который светится только при задании тестового режима (длительностью 30-40 мин) с ППК.

Индикация в тестовом режиме:

  • "Норма": дежурное состояние при наличии связи с ППК, мигание с периодом 5…20 с
  • "Тревога": тревожное извещение или вскрытие корпуса, квазинепрерывное (мигание с частотой 10 Гц) свечение

 К неадресным шлейфам ШС1 и ШС2 возможно подключение пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми  контактами. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также обрыва и короткого замыкания.  Если число извещателей в шлейфе не превышает двух, АОПИ позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается.

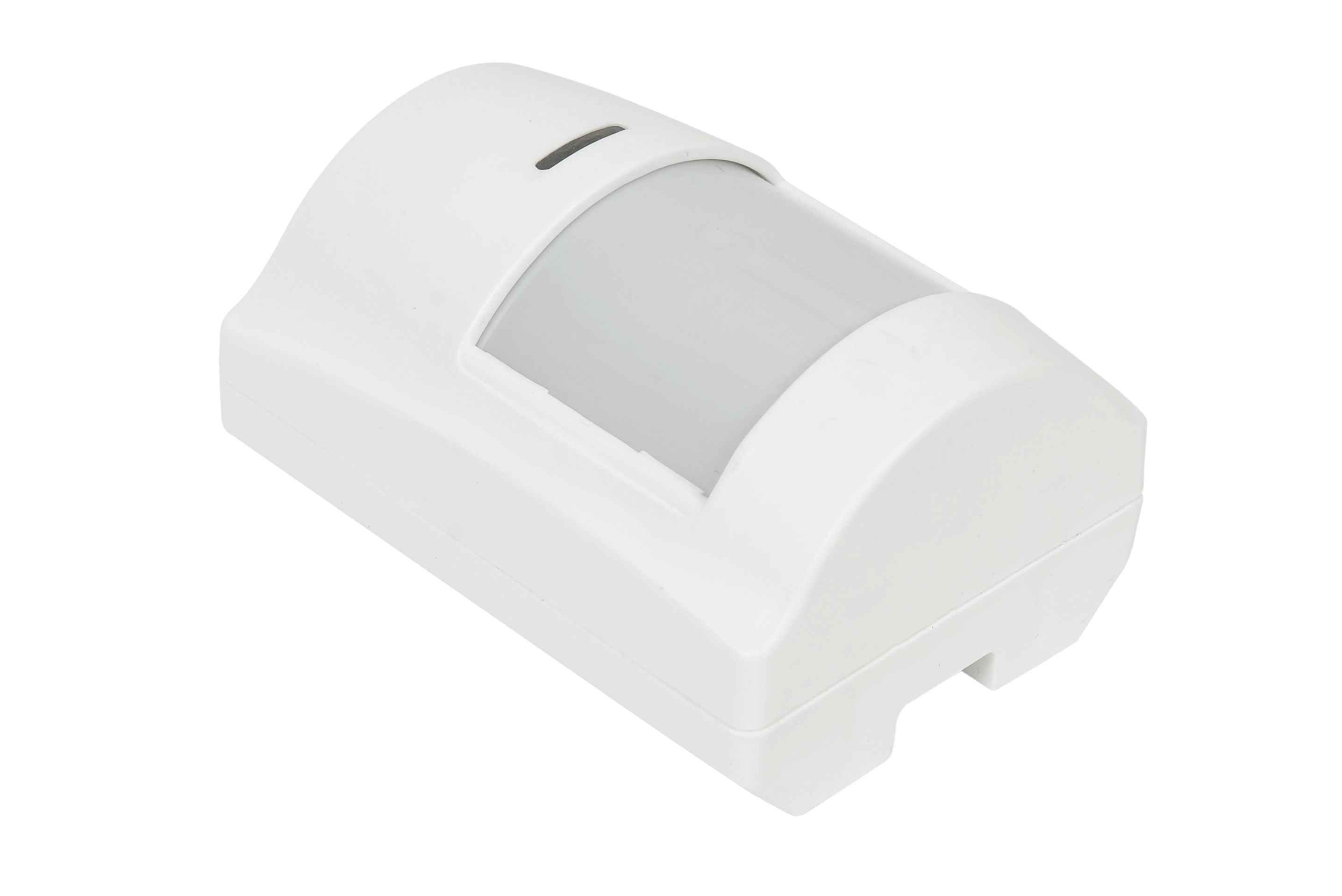

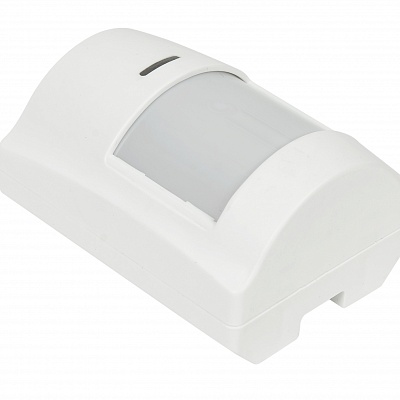

АОПИ-Штора выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках. Для установки извещателя на стене или в углу предназначены по 4 монтажных отверстия на задней стенке и скошенных боковинах. Возможен монтаж на шарнирные кронштейны сторонних производителей.

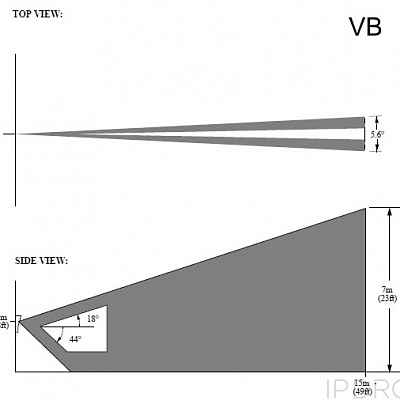

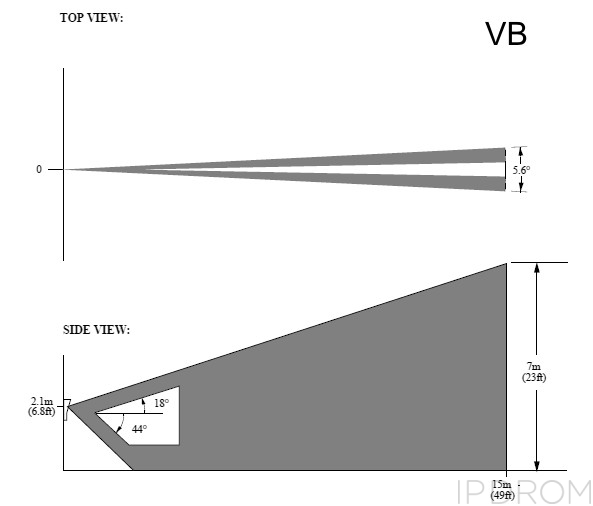

Точные характеристики диаграммы зоны обнаружения зависят от версии применяемой линзы Френеля. Рекомендуется уточнять спецификации у специалистов.

Технические характеристики
Питание По АШ
Ток потребления, макс., мА 0,25
Допустимая относительная влажность воздуха при температуре +25°С, %, не более 93 %
Диапазон рабочих температур, °С
- от -40
- до +60
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 IP30
Тип зон обнаружения Узкая (штора)
Дальность действия в зоне обнаружения (настраивается с ППК), макс., м 10
Угол обзора в вертикальной плоскости, градусов 62
Задание времени готовности после предыдущей тревоги (настраивается с ППК), с
- от 1
- до 100
Высота установки рекомендуемая, м 2,1
Количество подключаемых безадресных шлейфов 2 (ШС1, ШС2)
Напряжение в безадресном шлейфе, макс., В 5
Ток в безадресном шлейфе, макс., мА 5
Номинальное время срабатывания при нарушении ШС1/ШС2 (настраивается с ППК), с 0,2
Габаритные размеры, мм (ширина х высота х глубина) 68x90x47
Масса, кг, не более 0,05

__________________________

ПРЕИМУЩЕСТВА РУБИКОН

  • Простота монтажа
  • Питание по адресному шлейфу
  • Простота настройки, автоматическое определение адресных устройств в шлейфе
  • Простота адресации: по серийному номеру
  • Параметры всех АУ настраиваются с ППК
