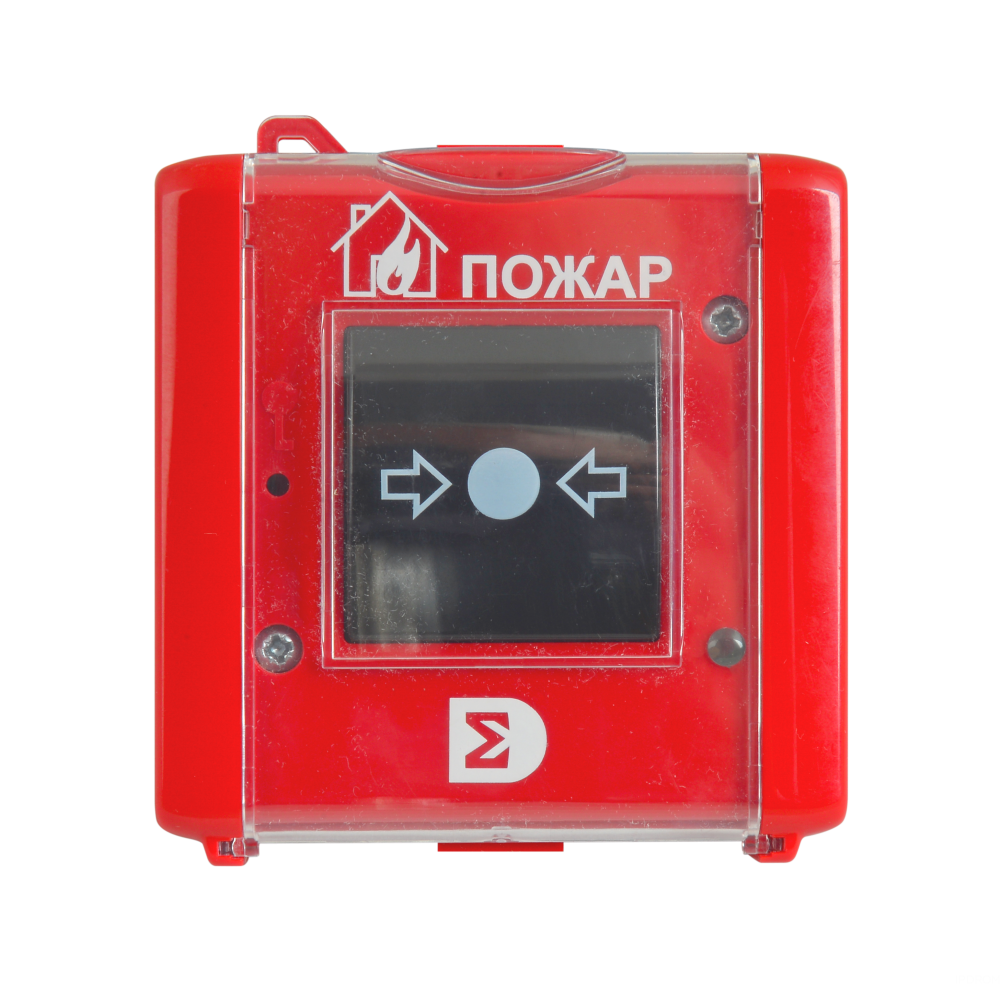

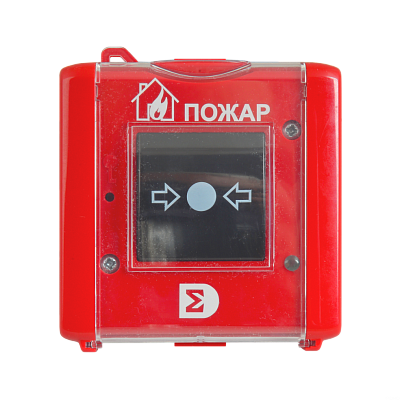

ИР-П, Пожарный – Адресный ручной пожарный извещатель
Адресный ручной извещатель ИР-П многократного действия в корпусе красного цвета предназначен для формирования тревожного сообщения "Пожар" при нажатии на кнопку и передачи извещений на приемно-контрольный прибор.

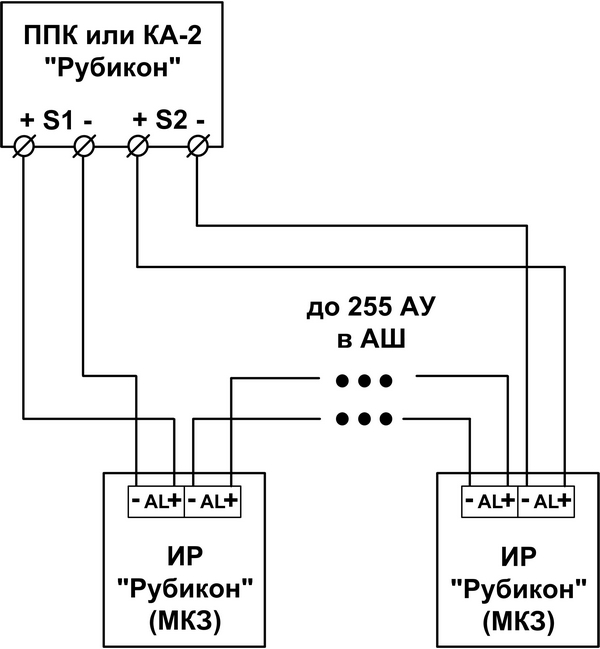

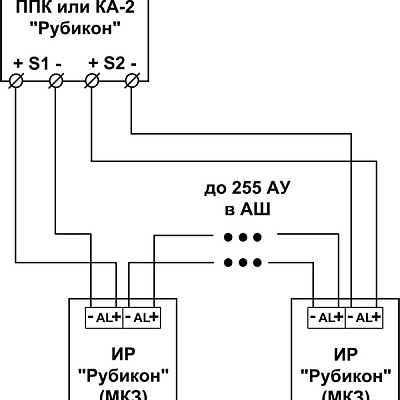

ИР-П подключается к двухпроводному адресному шлейфу АСБ Рубикон напрямую от ППК, либо через сетевой контролер КА2. Устройство содержит встроенный изолятор линии (МКЗ), что позволяет снизить количество отдельных модулей МКЗ в адресном шлейфе.
ИР-П исп.2 отличается отсутствием встроенного модуля короткого замыкания.
ИР-П, Пожарный – Адресный ручной пожарный извещатель
Пожарный ручной извещатель ИР-П формирует следующие извещения для передачи в ППК и индикации работы:
- "Пожар": при нажатии на приводной элемент (кнопку)
- "Норма": при отсутствии других извещений
Для индикации состояния на корпусе предназначен 2-цветный (красный/зеленый) светодиод со следующими режимами работы:
- Дежурный режим "Норма": мигание зеленым цветом с периодом 15 с
- Дежурный режим "Норма" с подсветкой извещателя (задается в ППК): мигание зеленым цветом с периодом 0,5 с
- Режим "Тревога" с передачей извещения "Пожар" в ППК: квазинепрерывное (частота 10 Гц) свечение красным цветом после подтверждения приема сигнала от ППК (квитирования)

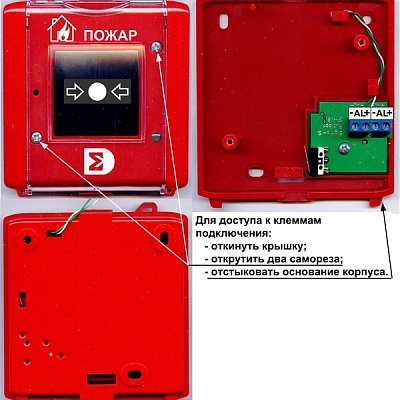

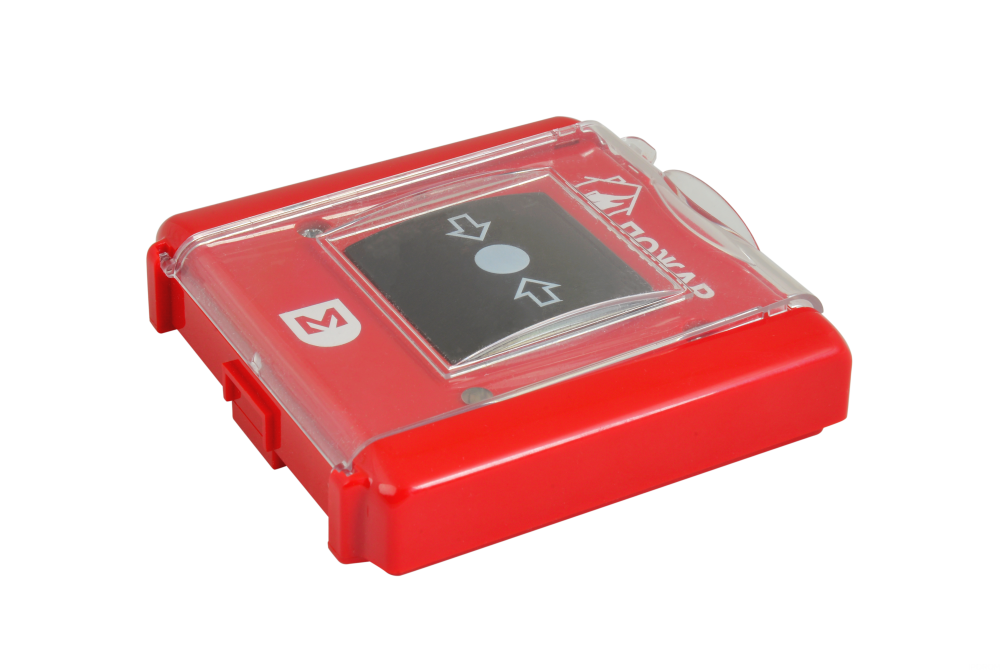

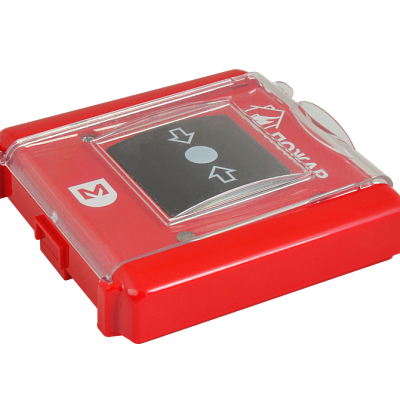

Корпус имеет откидную прозрачную крышку. Для возврата ИР-П в дежурный режим после передачи извещения "Пожар" и перевода приводного элемента (кнопки) в исходное состояние необходимо нажать на кнопку в специальном отверстии на корпусе с помощью ключа, либо металлического стержня диаметром не более 3 мм.
В комплектацию включены 4 дюбеля и самореза для монтажа на жесткую поверхность.
Режимы работы и характеристики встроенного изолятора линии приведены в описании модуля МКЗ.
| Технические характеристики | |
| Питание | По АШ |
| Ток потребления, макс., мА | 0,15 |
| Инерционность срабатывания, сек, не более | 0,5 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP41 |
| Диапазон рабочих температур, °С | |
| - от | -40 |
| - до | +55 |
| Допустимая относительная влажность воздуха при температуре +25°С, %, не более | 93 % |

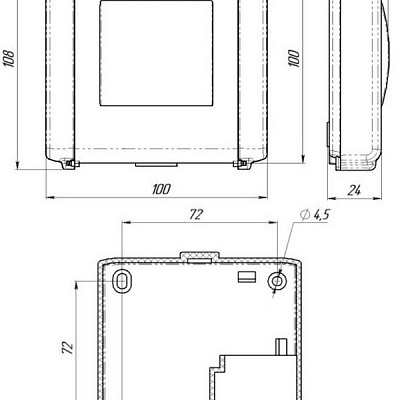

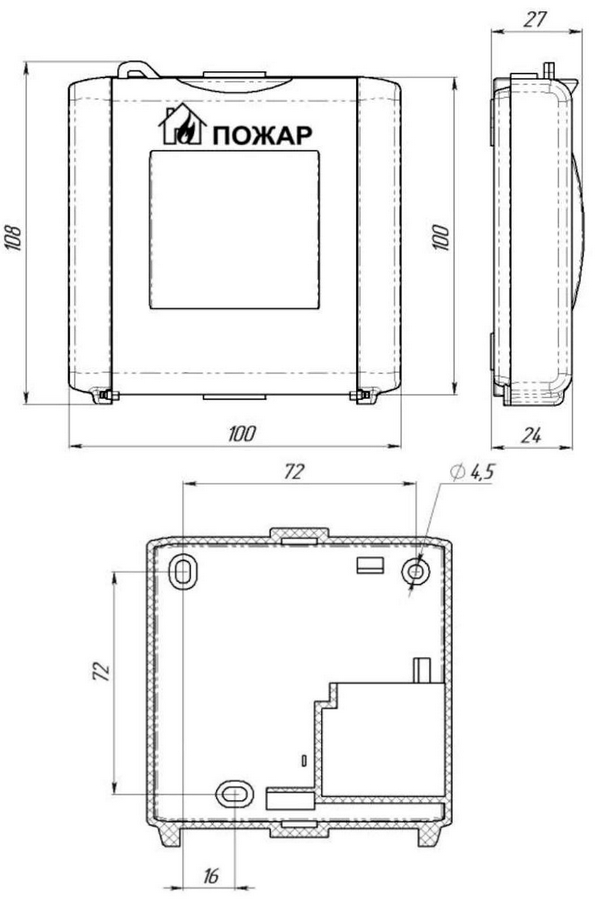

| Габаритные размеры, мм (ширина х высота х глубина) | 100 х 108 х 27 |
| Масса, кг, не более | 0,15 |
| Наличие встроенного изолятора линии (МКЗ) | Да |
