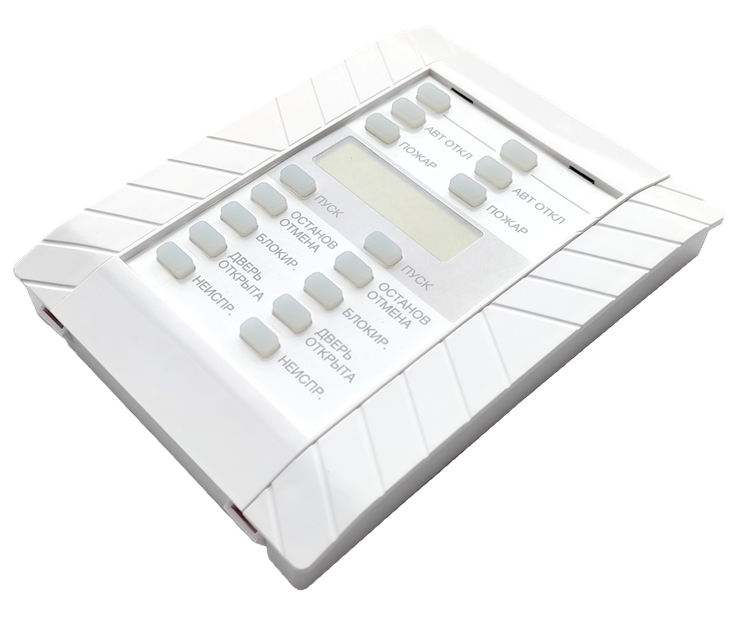

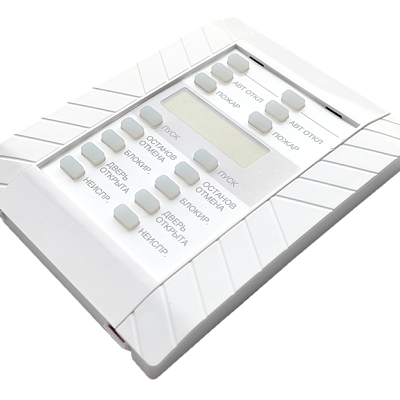

Диспетчерский пожарный пульт «БИC-М2 Рубикон» предназначен для светодиодной индикации работы автоматической системы пожаротушения (АСПТ) и для дистанционного управления автоматическими установками пожаротушения по двум направлениям.
Пульт оснащен звуковой сигнализацией для оповещения о тревожных событиях, графическим дисплеем с отображением 6 цифр (по три на зону), а также 16 индикаторами-кнопками. К ППК подключается по RS-485.
Диспетчерский пожарный пульт «БИC-М2 Рубикон» в составе адресной системы безопасности (АСБ) «Рубикон» обеспечивает:
- индикацию состояния направлений пожаротушения (зон АСПТ),
- индикацию режима пуска по зонам АСПТ,
- индикацию блокировки управления,
- отмену пуска АСПТ по направлениям,
- возможность дистанционного запуска модуля пожаротушения по направлениям,
- формирование информационных сигналов на пульт централизованного наблюдения и сигналов управления инженерным оборудованием через два релейных выхода.
Возможные оповещения световых индикаторов:
- Норма
- Пожар 1
- Пожар 2
- Пуск
- Неисправность
- Автоматика отключена
- Остановка пуска
- Отмена пуска
- Блокировка
- Дверь открыта
Пульт подключается к ППК по RS-485, по принципу индикации состояний аналогичен БИС-М. Включает считыватель Proximity-карт HID и EM-Marin для авторизации пользователя.
Конструктивно БИС-М2 и его элементы унифицированы с БИС-М, БИС-М1 и БИС-М3, что позволяет собирать из блоков единое устройство, выполняющее различные функции. Монтируется как внутри монтажных шкафов (совместно с другими устройствами АСБ «Рубикон»), так и на передней панели ППК-Р.
Корпус устройства обеспечивает степень защиты оболочки IP40. По требованиям электромагнитной совместимости соответствует нормам ГОСТ Р 53325-2012. Степень жесткости — не выше 2-й.
Устройство является восстанавливаемым и ремонтируемым, средний срок службы — не менее 10 лет.
Технические характеристики
| Напряжение питания источника постоянного тока, В | 10–28 |
Ток потребления, мА, не более:
|
100 70 |
| Количество индикаторов и кнопок | 16 |
| Максимальное количество блоков БИС-М2, подключаемых к одному управляющему контроллеру | 25 |
| Интерфейс связи с ППК | RS-485 |
| Максимальная протяженность линии связи с ППК, м | 1200 |
| Тип применяемых Proximity-карт считывателя | HID и EM-Marin |
| Степень защиты оболочки корпуса | IP40 |
| Диапазон рабочих температур, °С | От −10 до +50 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +40 °С, без конденсации влаги) | 0–93% |
Габаритные размеры, мм:
|
110x174x26 129x174x26 |
Масса, кг:
|
0,1 0,12 |
