АРмини - адресный расширитель на 1 или 2 шлейфа (адресная метка)

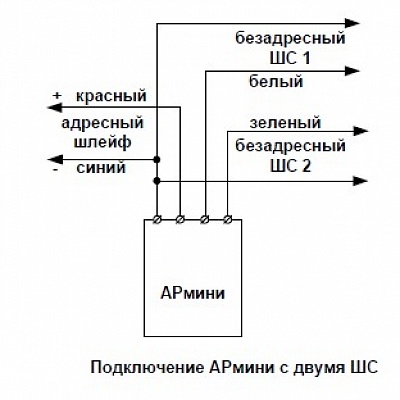

Адресный расширитель АРмини, предназначен для подключения к адресному ШС АСБ "Рубикон" безадресных извещателей (ИП, ИО) с выходом типа «сухой контакт» или аналогичными. АРмини обеспечивает подключение до 2-х безадресных ШС.

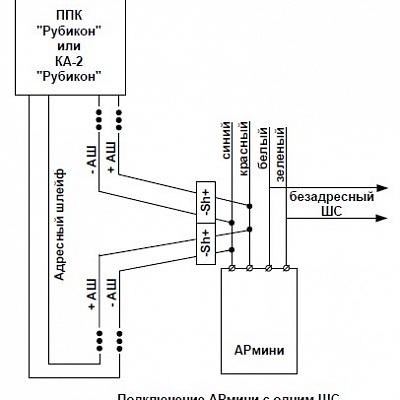

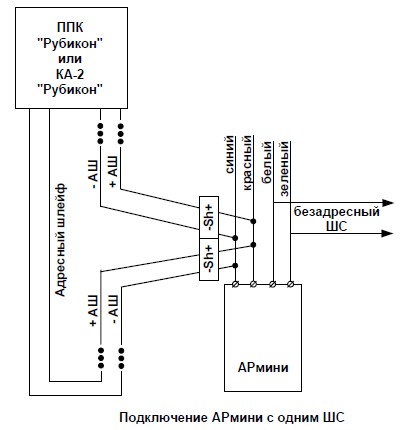

АРмини подключаются в АШ (адресный) и используются совместно с ППК “Рубикон” или КА2 “Рубикон.

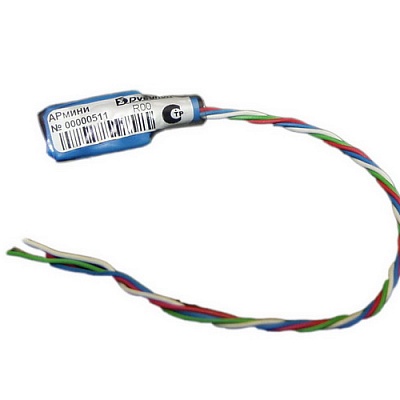

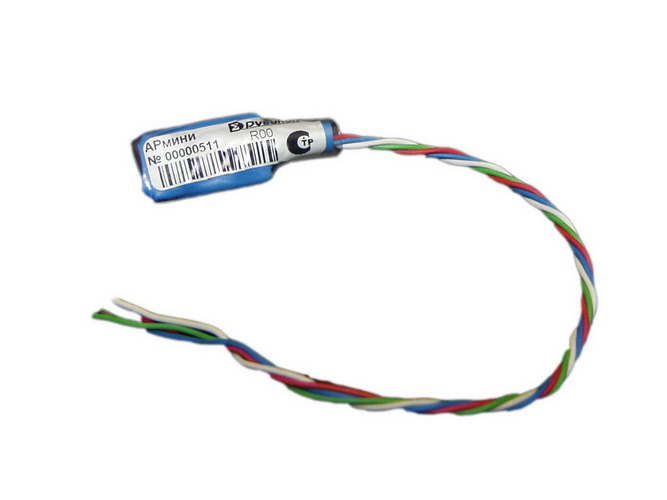

Адресный расширитель АРмини.
Адресный расширитель АРмини, предназначен для подключения к адресному ШС АСБ "Рубикон" безадресных извещателей (ИП, ИО) с выходом типа «сухой контакт» или аналогичными. АРмини обеспечивает подключение до 2-х безадресных ШС.
АРмини подключаются в АШ (адресный) и используются совместно с ППК “Рубикон” или КА2 “Рубикон.
АР-мини обеспечивает в неадресном шлейфе:
- постоянный контроль сопротивления шлейфа в двух направлениях
- раздельный контроль до 4-х извещателей
- контроль обрыва и короткого замыкания шлейфа
- работу как с нормально разомкнутыми так и с нормально замкнутыми извещателями
АР-мини позволяет дистанционно задавать:
- значения резисторов контроля шлейфа и каждого извещателя
- время интеграции шлейфа
- режим контроля в каждом направлении (2 раздельно контролируемых извещателя, несколько извещателей с различением сработки одного или 2-ух и более, 1 или несколько извещателей без различения количества сработавших)
- контроль в двух направлениях или в одном тип извещателей (НР/НЗ)
АРмини имеет один светодиодный индикатор красного цвета, расположенный под изоляционным покрытием.
АР-мини осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет:
- контролировать наличие связи
- считывать состояние параметров АР-мини, в том числе значение сопротивления шлейфа в обоих направлениях
- дистанционно задавать основные параметры работы АР-мини (в т.ч. границы сопротивлений шлейфа)
- вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за заданные пределы
Технические характеристики |
|
Ток потребления, максимальное значение, мА | 0,2 |
Количество в шлейфе максимальное (при соблюдении общего бюджета по току) | 150 |
Максимальное (активное) сопротивление проводов безадресного ШС, Ом | 100 |
Минимальное сопротивление изоляции проводов безадресногоШС, кОм | 20 |
Максимальное напряжение в безадресном ШС, не более, В | 5 |
Максимальный ток безадресногоШС, не более, мА | 10 |
Значение времени срабатывания при нарушении безадресного шлейфа (может дистанционно настраиваться), с: | |
- по умолчанию | 0,2 |
- диапазон регулировки | 0.05..3 |
Время выхода на рабочий режим после включения питания, не более, с | 200 |
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP30/IP65 (АРмини-П) |
Диапазон рабочих температур, °С | минус 40...+60 |
Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25°С, без конденсации влаги) | 0...93% |
Габаритные размеры, мм | 22x12x5/135х101х55 (АРмини-П) |
Масса, кг, не более | 0,01/0,3 (АРмини-П) |
