МПТ10 - Адресный модуль управления пожаротушением на 10 выходов

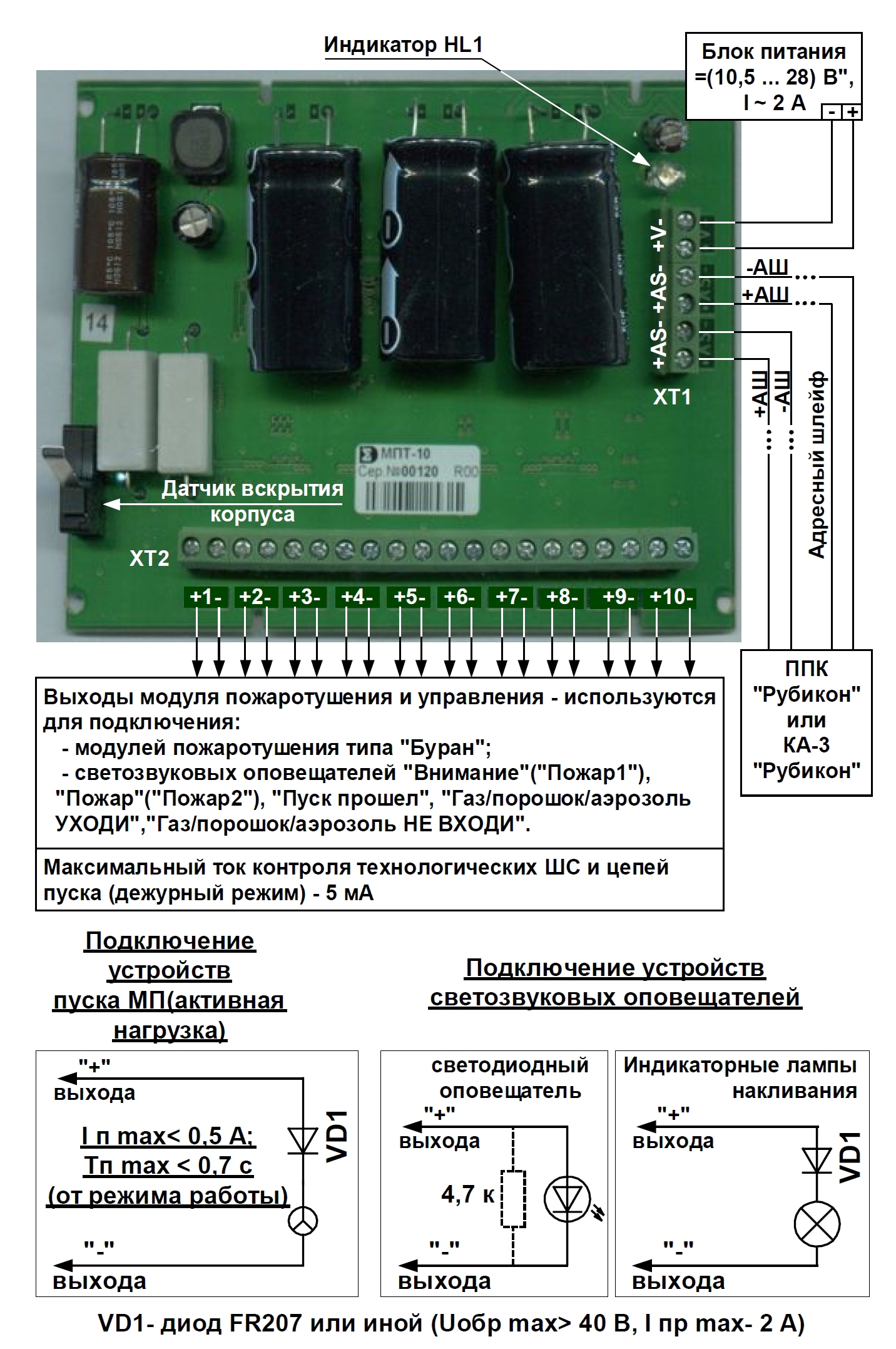

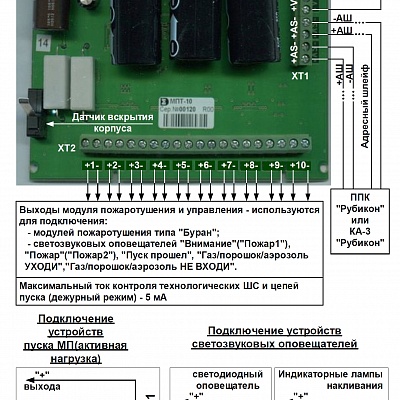

Адресный интерфейсный модуль МПТ10 предназначен для подключения к АСБ Рубикон исполнительных устройств (пиропатронов, модулей пожаротушения типа Буран) и неадресных светозвуковых оповещателей (световые табло Пожар, Пуск прошел и т.д.).Для подключения нагрузки с параметрами активации не выше 12 В и 0,5 А предназначены 10 пар выходных клемм. МПТ10 получает питание по адресному шлейфу. При необходимости возможно подключение дополнительного источника питания (ИБП).
МПТ10 - Адресный модуль управления пожаротушением на 10 выходов
Функции МПТ10:
- Контроль цепей управления пуском исполнительных устройств автоматического пожаротушения и светозвуковых оповещателей
- Контроль уровня напряжения питания, необходимого для импульса пуска устройств автоматического пожаротушения
- Формирование и выдача импульса пуска устройств автоматического пожаротушения
- Формирование и выдача импульса засветки светозвуковых оповещателей
При подключении питания только по адресному шлейфу МПТ10 работает в импульсном режиме, выдавая по команде с ППК сигнал активации подключенного устройства с параметрами 12 В 0,5 А длительностью не менее 0,7 с, с паузой до следующего импульса не более 10 с. Для нагрузки с током потребления до 100 мА паузы между импульсами значительно короче 10 с, либо отсутствуют. При подключении дополнительного источника питания (ИБП) выходное напряжение задается напряжением ИБП, ток всех нагрузок может достигать 0,5 А без паузы между импульсами.
В дежурном режиме МПТ10 постоянно выдает в нагрузку ток 5 мА для контроля выходной цепи на обрыв и КЗ.
Настраиваемые с ППК режимы работы выходов МПТ10:
- Мощный: выход включается только поодиночке, макс. значение импульса пуска 12 В, 1 А длительностью 0,7 с
- Простой: включается только поодиночке, макс. значение импульса пуска 12 В, 100 мА длительностью 0,7 с
- Групповой: аналогичен "Простому", однако включается совместно с одним или несколькими другими выходами
- Пользовательский: настройки задаются индивидуально

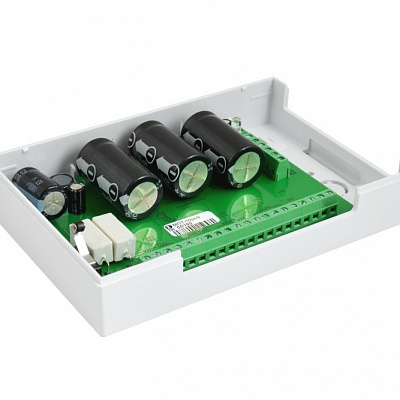

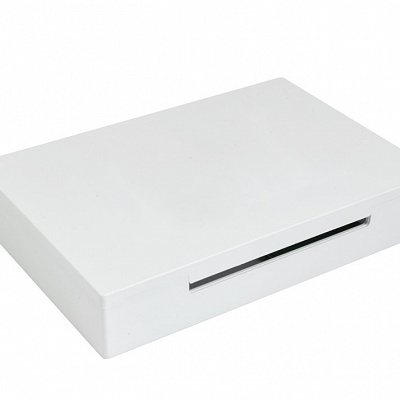

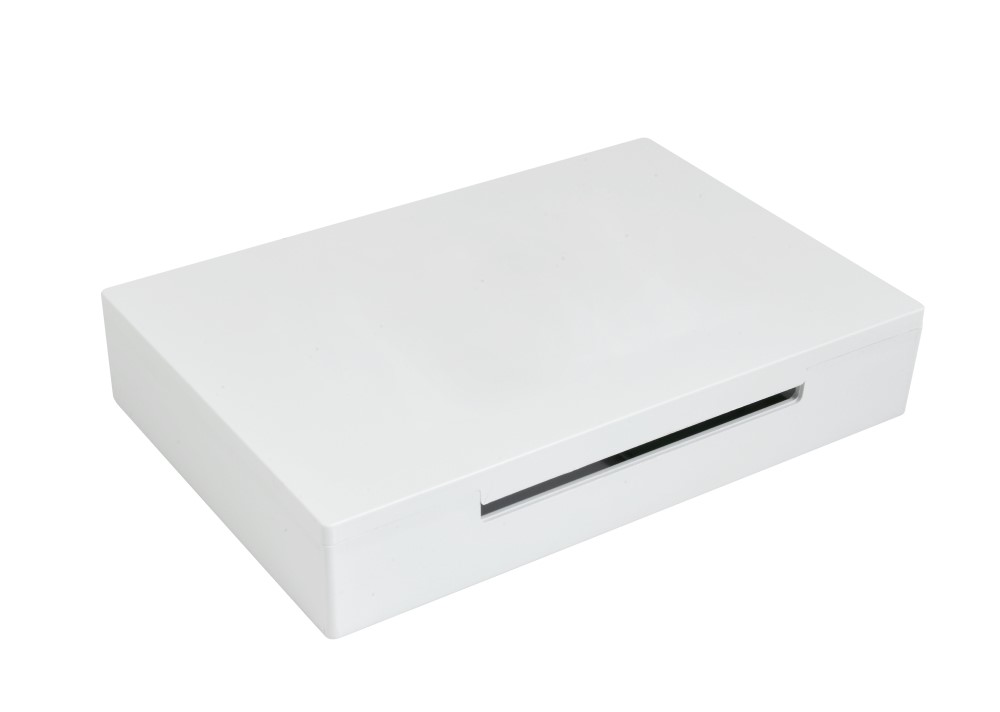

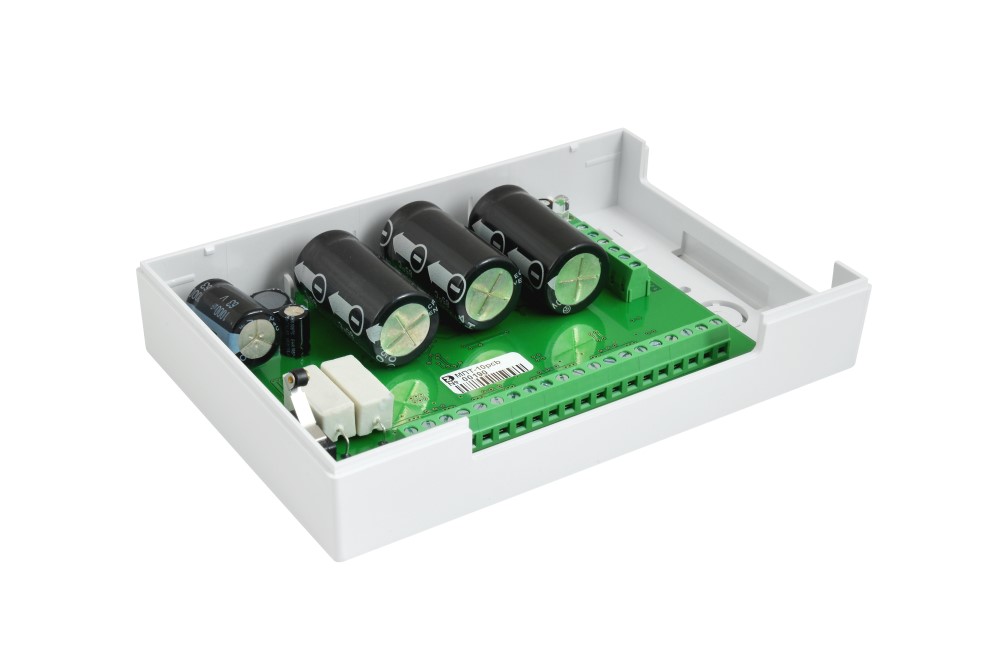

Для индикации режимов работы предназначен светодиодный индикатор на корпусе. Устройство заключено в разъемный корпус с датчиком вскрытия (тампером). Крепление крышки корпуса к основанию выполняется без помощи доп. инструмента, на защелках.
| Технические характеристики | |
| Ток потребления, максимальное значение, мА: | |
| - в режиме ожидания | 1 |
| - в режиме активации | 30 |
| Количество выходов для подключения нагрузки | 10 |
| Отдаваемый в нагрузку ток, мА: | |
| - в дежурном режиме контроля состояния нагрузки, не более | 5 |
| - максимальный, не более | 500 |
| Напряжение выхода, не более, В | 13 |
| Время задержки выдачи первого импульса на выход после получения команды, не более, с | 15 |
| - в режиме "Мощный" | 20 |
| - в режимах "Простой" или "Групповой" | 2 |
| Максимальная средняя мощность на выход, Вт | 1 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP20 |
| Диапазон рабочих температур, С | |
| - от | -10 |
| - до | +60 |
| Допустимая относительная влажность воздуха при температуре +40°С, %, не более | 93 % |
| Габаритные размеры (ширина х длина хвысота), мм | 164x110x33 |
| Масса, кг, не более | 0,35 |
__________________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
___________________________________

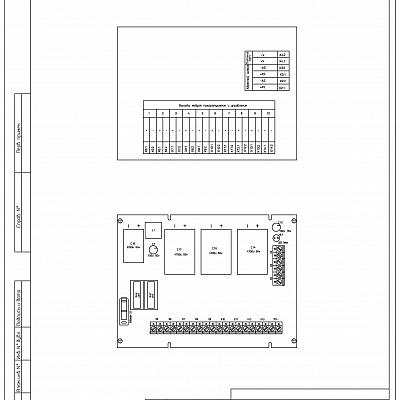

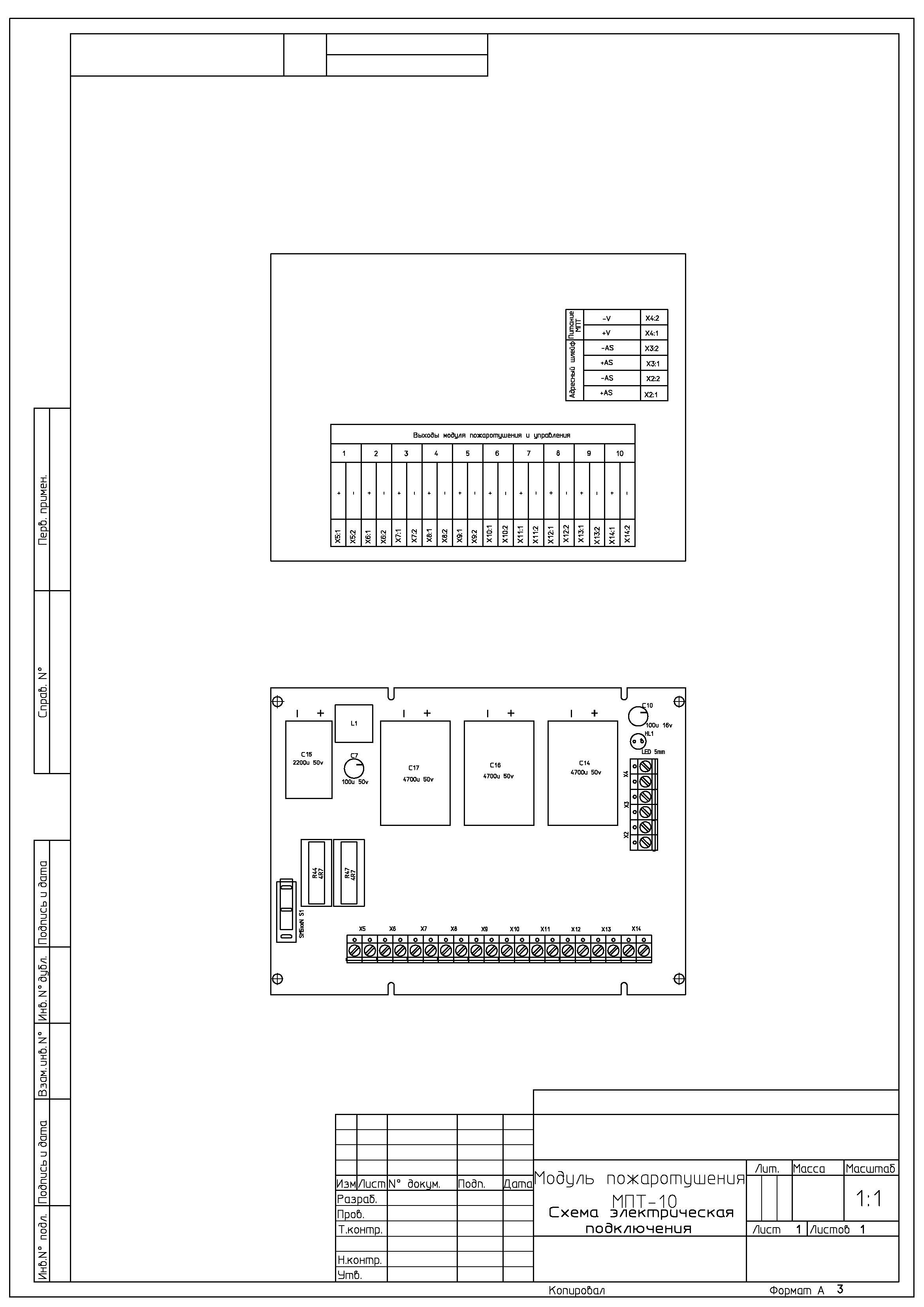

ИНЖЕНЕРНЫЕ ЗАГОТОВКИ| Типсхема МПТ10 | Скачать | [octet-stream, 1426 KB] |
| Типсхема МПТ10-A4_P | Скачать | [pdf, 119 KB] |
| asb_rubicon_full | Скачать | [x-zip-compressed, 11265 KB] |
