Приборы приемно-контрольные можно назвать "сердцем" адресной системы безопасности Рубикон. С их помощью осуществляется просмотр состояния, управление и конфигурирование подключенных устройств и областей системы.

ППК-М – единственный из ППК Рубикон, имеющий собственную панель управления и дисплей. Также доступна настройка с ПК, подключенного по интерфейсу RS-485. ППК-М предназначен для применения в системах безопасности и автоматического управления оборудованием на малых и средних объектах.

Цена по запросу

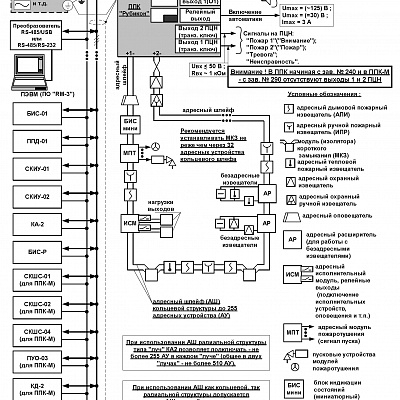

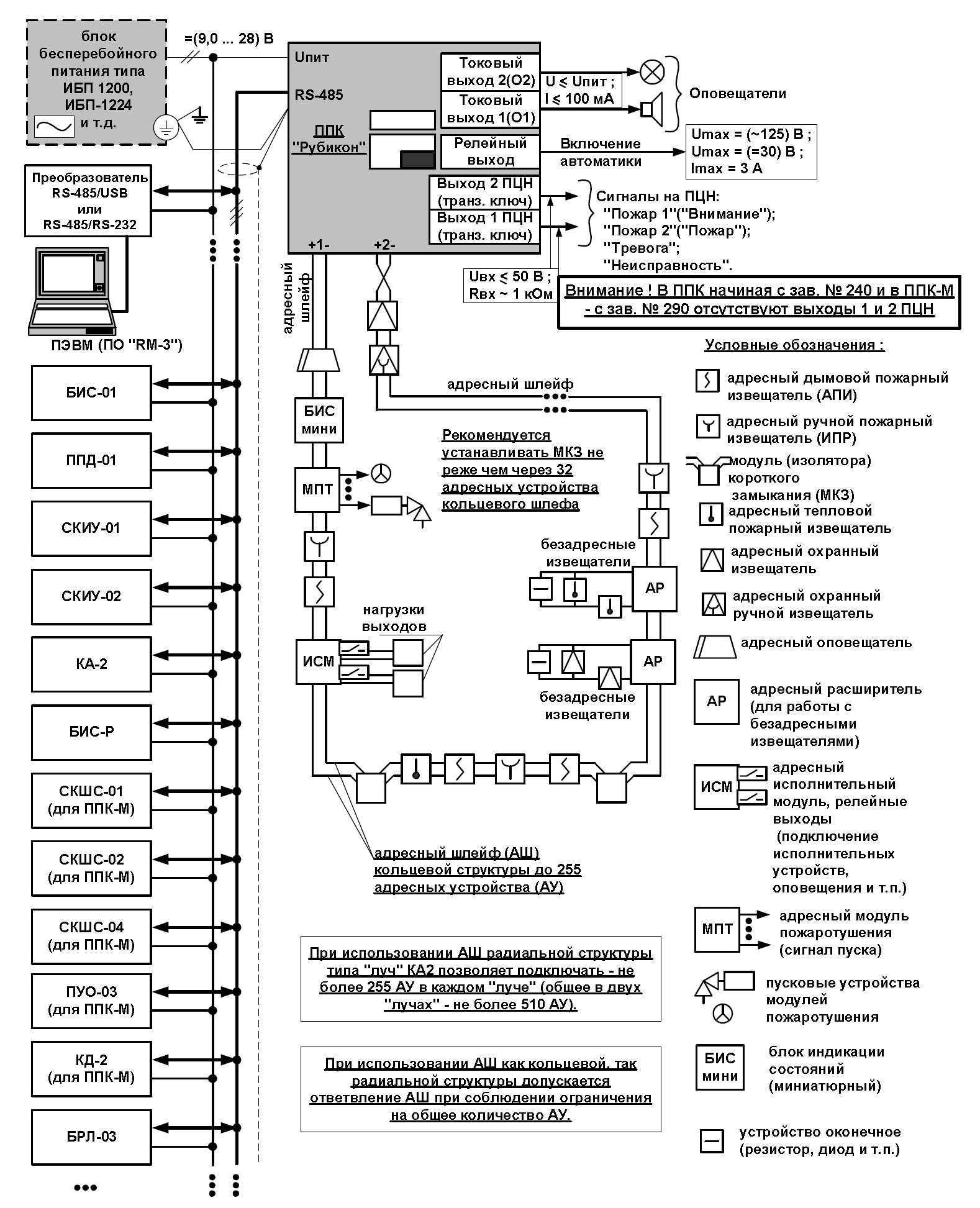

При подключении адресных устройств (АУ) к собственным адресным шлейфам ППК-М их общая численность может достигать: 150 АУ в топологии "кольцо" и 300 АУ в топологии "два луча". С применением подключаемых по интерфейсу RS-485 сетевых контроллеров адресного шлейфа КА2 (до восьми КА2) возможности ППК-М существенно вырастают: до 2295 АУ в топологии "только кольца" и до 4590 в топологии "только лучи". Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к ППК-М. На допустимое число подключаемых к ППК-М АУ влияет также лимит общего токопотребления всех устройств системы.

Помимо сетевых контроллеров адресного шлейфа КА2, предусмотрено подключение к ППК-М прочих сетевых устройств, общим числом до 31: контроллеров шлейфов сигнализации СКШС, контроллеров исполнительных устройств СКИУ, контроллера устройств считывания кода КД2, пульта управления ПУО, контроллера управления пожаротушением СКУП  и т.д. Имея широкий спектр поддерживаемых адресных и неадресных устройств разного назначения, ППК-М является законченным решением для просмотра состояния, управления и конфигурирования охранных и пожарных систем, СКУД, контроля технологических параметров на объектах средней сложности, в т.ч. автономных.

Одной из ключевых особенностей ППК Рубикон выступает распределение управляемых устройств по задаваемым областям (комната, этаж и т.д.) с возможностью иерархии, т.е. объединения нескольких областей в новую область уровнем выше.

Основные состояния для контролируемых областей:

  • "Норма": дежурный режим
  • "Пожар 1": тревожное состояние "Внимание"
  • "Пожар 2": тревожное состояние "Пожар"
  • "Тревога": охранное тревожное состояние
  • "Задержка тревоги"
  • "Задержка взятия"
  • "Неисправность"
  • "Не готова"
  • "На охране"

В заданных областях контролируется состояние и настраиваются параметры всех устройств области, в зависимости их от типа и назначения. В АСБ Рубикон в большинстве случаев параметры устройств задаются только с ППК.

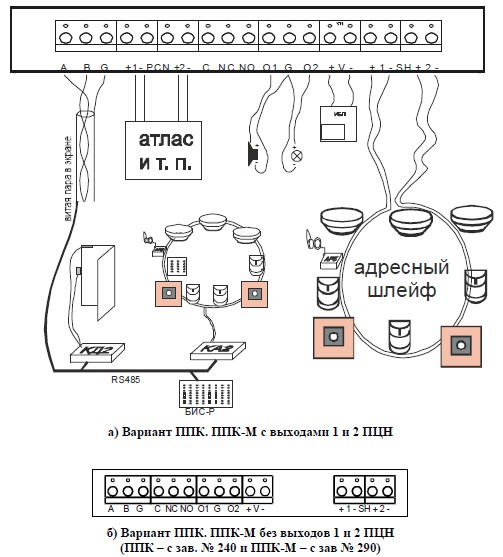

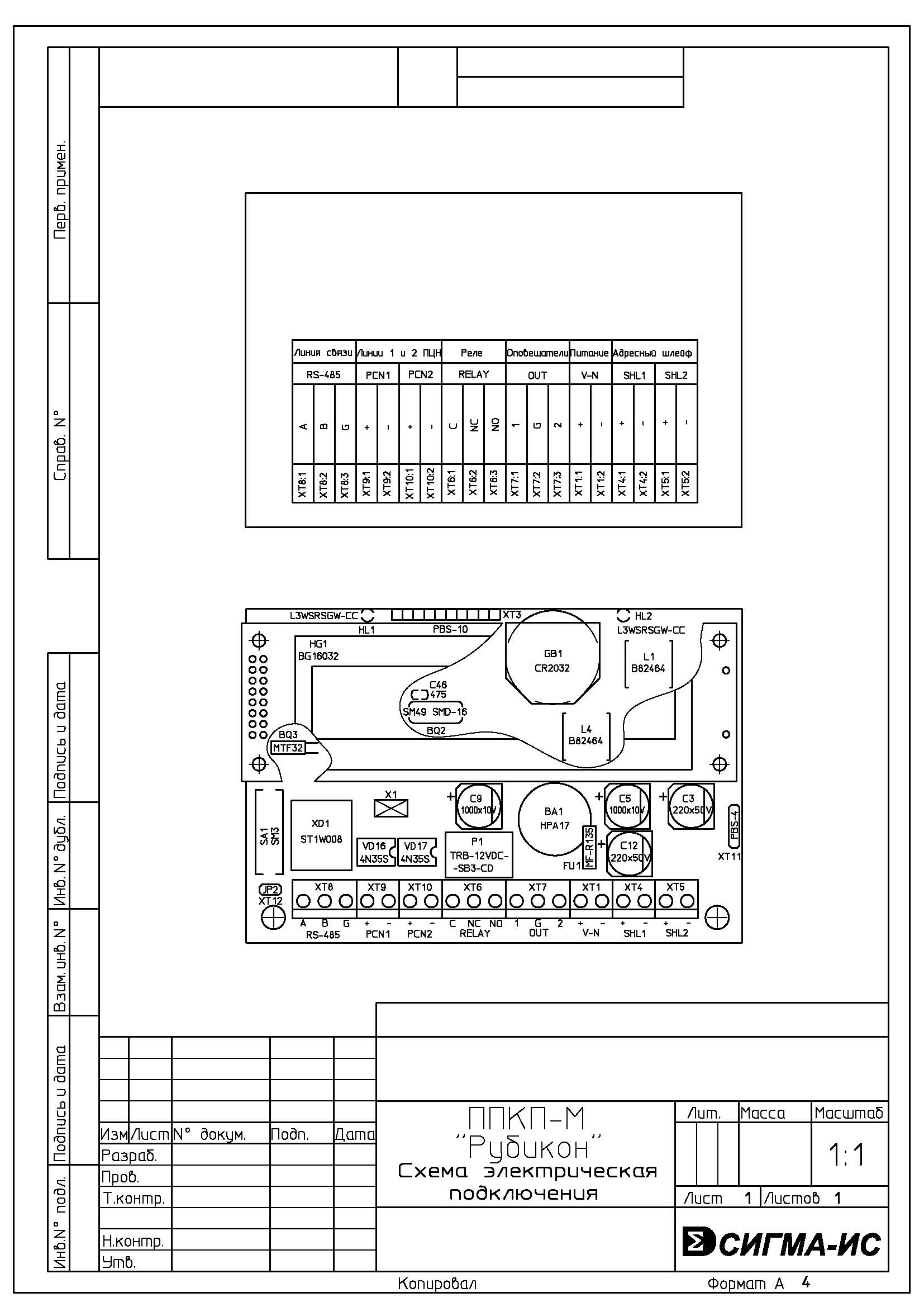

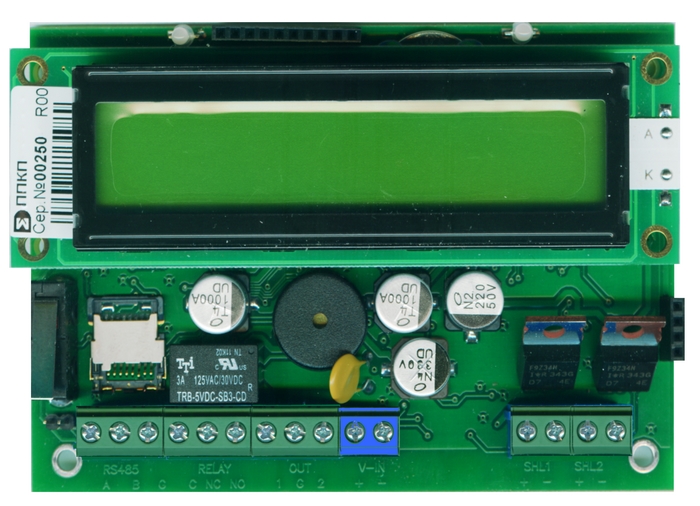

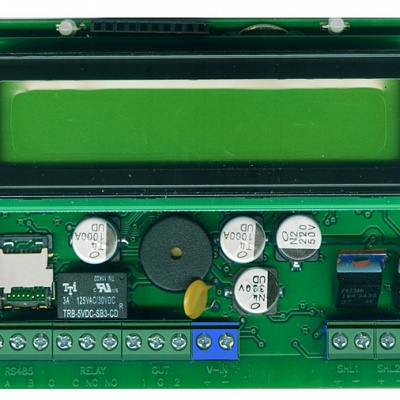

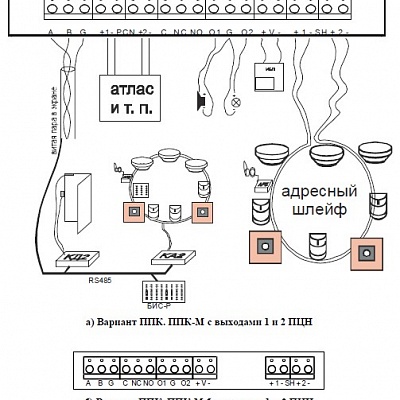

Наряду с подключением к адресному шлейфу и интерфейсу RS-485, возможности подключения ППК-М включают:

  • два токовых выхода (Iвых до 100 мА) для оповещателей, с контролем обрыва и короткого замыкания
  • релейный выход постоянного или переменного тока с переключающимися контактами (Iвых до 3 А) для управления автоматикой, нормально-замкнутого и нормально-разомкнутого типа

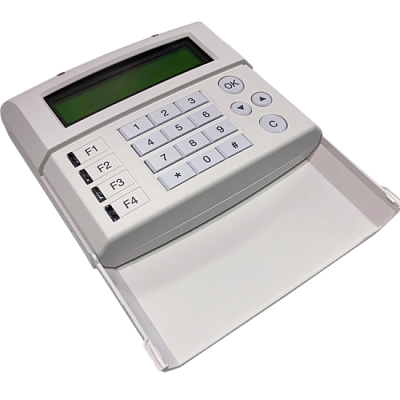

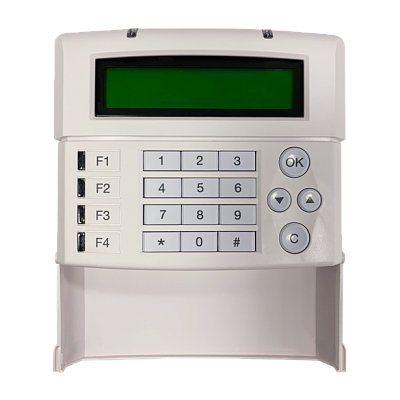

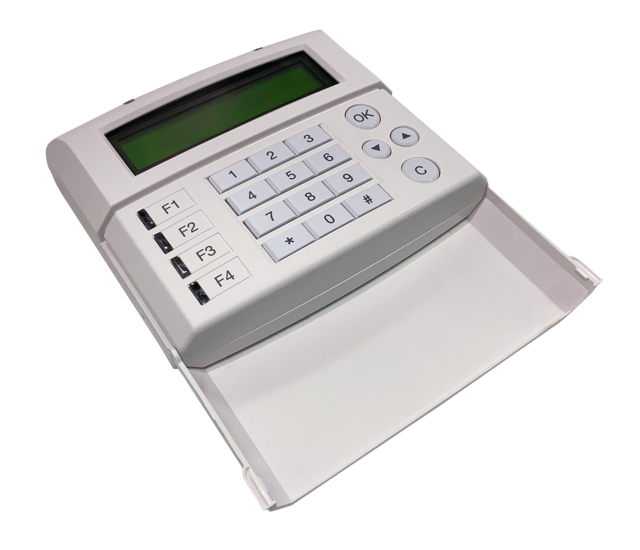

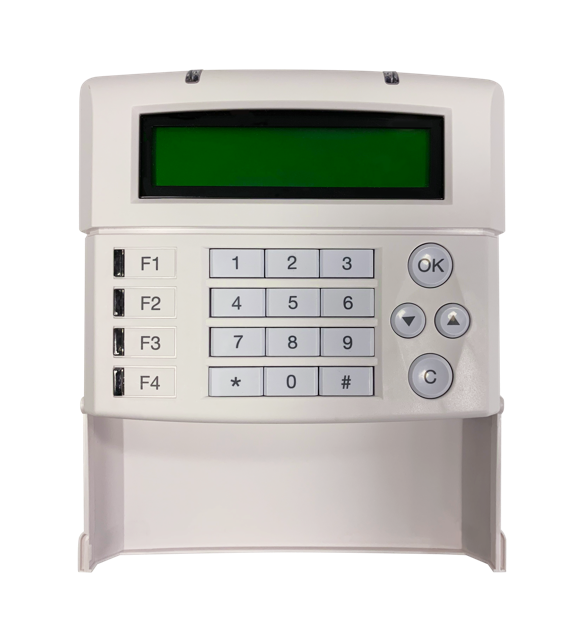

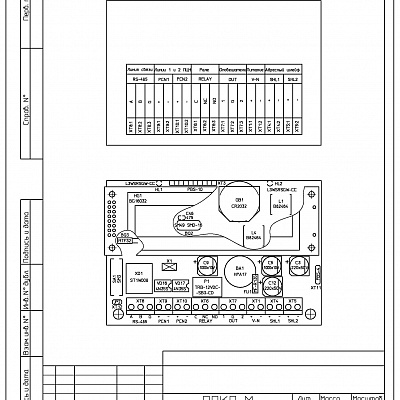

ППК-М выполнен в компактном разъемном корпусе, оснащенном датчиком вскрытия. Для настройки непосредственно с ППК-М служит многострочный ЖК-дисплей и панель управления с защитной откидной крышкой. В верхней части корпуса находятся два красно/зеленых световых индикатора состояния: левый пожарный и правый охранный. Звуковые оповещения выполняются с помощью встроенного динамика.

При задании конфигурации с ПК подключение выполняется по интерфейсу RS-485, через адаптеры RS-485/USB или RS-485/RS-232.

 Устройство имеет встроенный считыватель  Proximity-карт типа Em-marine.

Конфигурирование системы, на базе ППК-М, выполняется через кодонаборную консоль устройства; с ПК, с помощью утилиты Конфигуратор Рубикон, подключенного по интерфейсу RS-485 (с помощью адаптеров RS-485/USB или RS-485/RS-232). Так же возможно осуществить конфигурирование через ПО Интеллект.

Номинальное напряжение питания, В 12 или 24
Допустимый диапазон напряжения питания, В
- мин. 9
- макс. 28
Собственная панель управления и дисплей Да
Управление с ПК, подключение через RS-485 Да, подключение через RS-485 и адаптеры RS-485/USB или RS-485/RS-232
Управление с ПК,с подключением через Ethernet Нет
Максимальное количество АУ, подключаемых на собственные адресные шлейфы:
- в топологии "кольцо" 150
- в топологии "два луча" 300
Максимальное количество устройств КА2, подключаемых по интерфейсу RS-485 8
Максимальное количество подключаемых сетевых устройств, помимо КА2 31
Максимальное количество АУ на всех адресных шлейфах (собственные АШ + 8 КА2)
- в топологии "только кольца" 2295
- в топологии "только лучи" 4590
Максимальное количество областей 450
Максимальное количество объединенных в разные области технических средств 4000
Максимальное количество пользователей 5000
Макс. ток потребления при напряжении 12 В, мА:
- в дежурном режиме при 255 извещателях 220
- в режиме оповещения 900
Максимальное потребление устройств адресного шлейфа (каждый луч по отдельности или кольцо в целом), мА :
- в дежурном режиме (режим шлейфа 20 В, 40 мА) 30
- в дежурном режиме (режим шлейфа 20 В, 100 мА) 80
- в режиме оповещения (максимум) 80
Количество выходов для подключения оповещателей 2
Параметры выходов для подключения оповещателей (для каждого выхода)
- напряжение равно напряжению питания ППК-М
- ток, мА, не более 100
Параметры релейного выхода для управления автоматикой:
- напряжение, переменный ток, В, не более 125
- напряжение, постоянный ток, В, не более 30
- ток, А, не более 3
Поддержка карты памяти microSD или microSDHC, до 16 ГБ
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 IP20
Степень жесткости требований электромагнитной совместимости не ниже 2-ой
Диапазон рабочих температур, °С
- от +5
- до +55
Допустимая относительная влажность воздуха при температуре +40°С, %, не более 93 %
Габаритные размеры, мм (ширина х высота х глубина) 145х120х42
Масса, кг, не более 0,35
