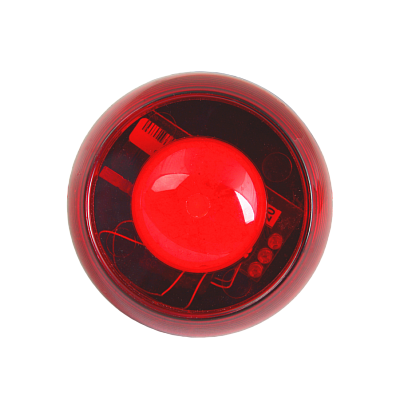

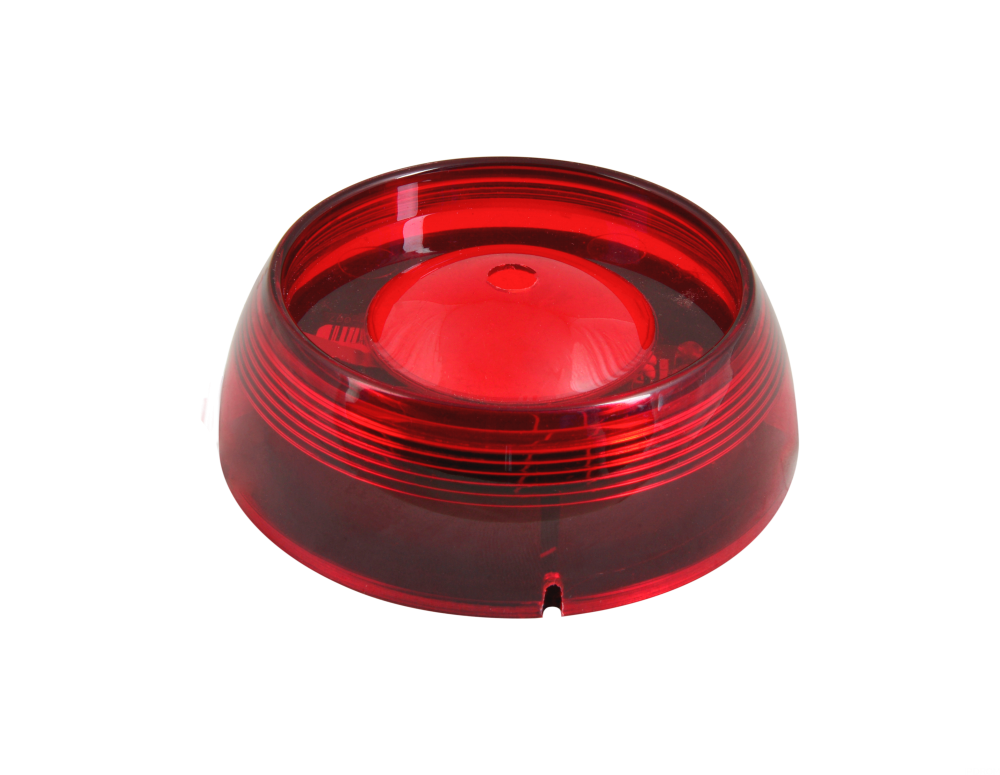

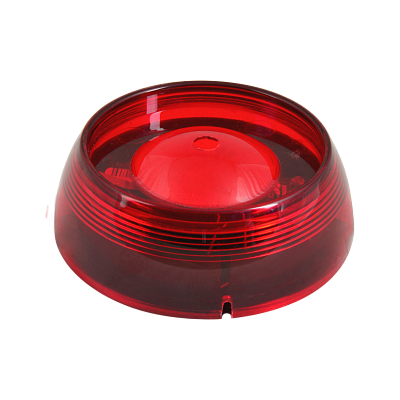

ОСЗ - Адресный оповещатель свето-звуковой

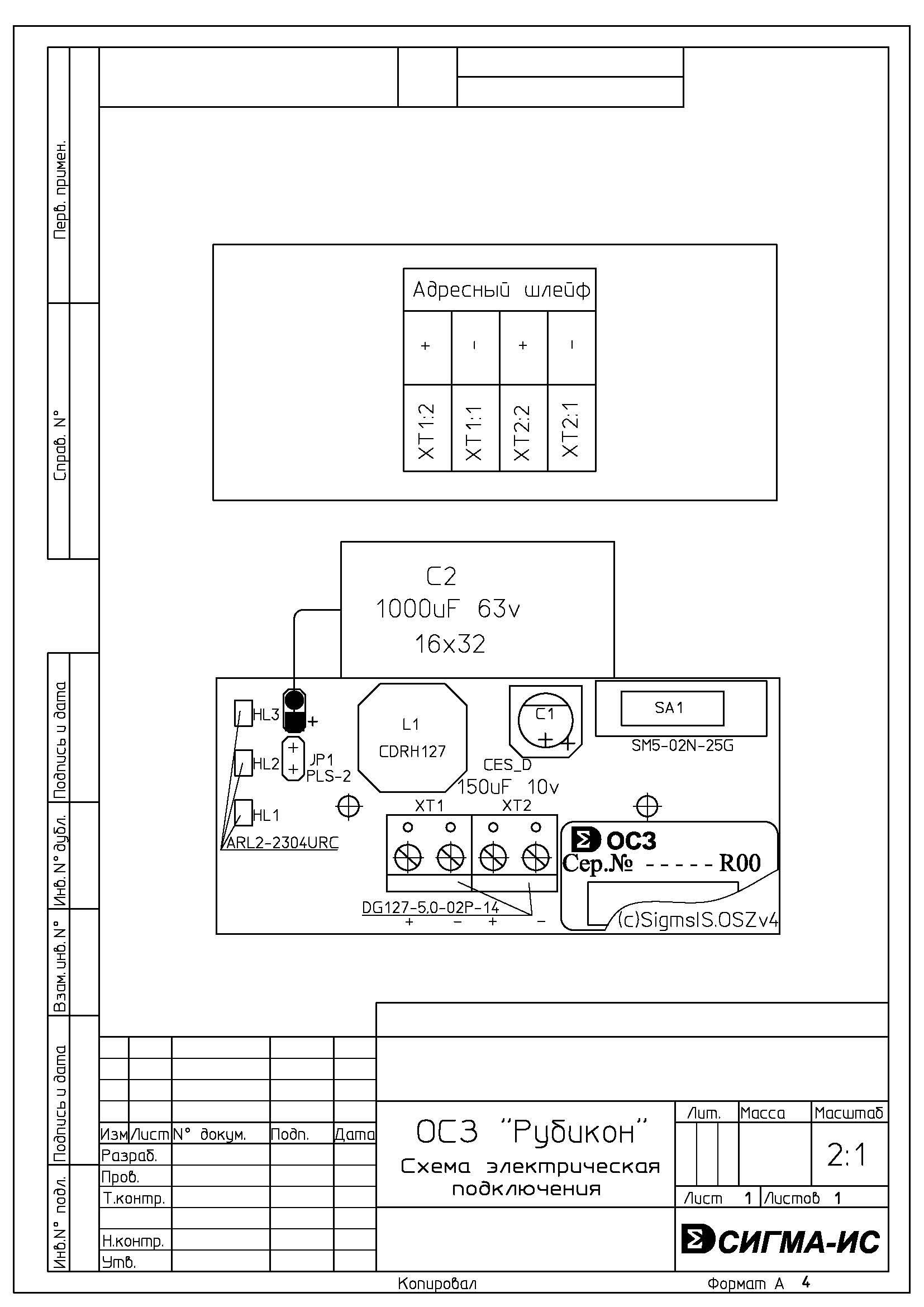

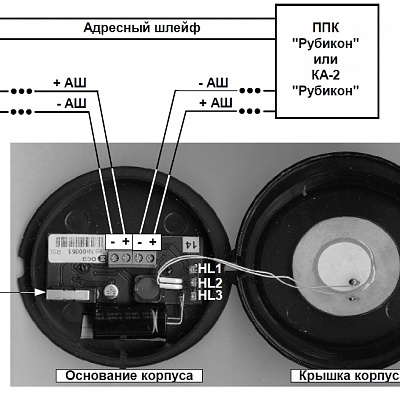

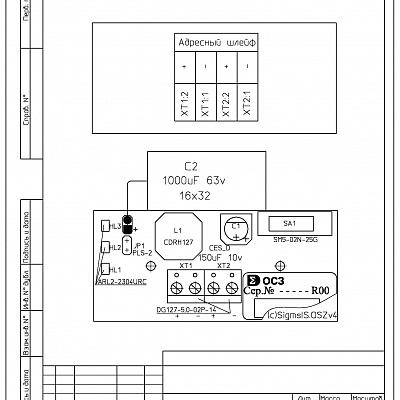

Оповещатель ОСЗ предназначен для светозвуковой индикации тревожных сигналов разного типа по командам от приемно-контрольного прибора.ОСЗ подключается в адресный шлейф либо напрямую к ППК Рубикон, либо через сетевой контроллер КА-2. Устройство предназначено для установки в помещениях, в т.ч. неотапливаемых.
ОСЗ - Адресный оповещатель свето-звуковой
При поступлении с приемно-контрольного прибора ППК тревожных извещений оповещатель ОСЗ переходит в режим выдачи светового и звукового сигналов.
Типы звуковых сигналов:
- "Пожар", 2-тональный
- "Тревога", "качающийся"
- "Неисправность", короткие импульсы раз в секунду
Источниками света выступают два светодиода оповещения. Для индикации связи в дежурном режиме предусмотрен контрольный светодиод красного свечения, в состоянии "Норма" мигающий редко (раз в 5…20 секунд).

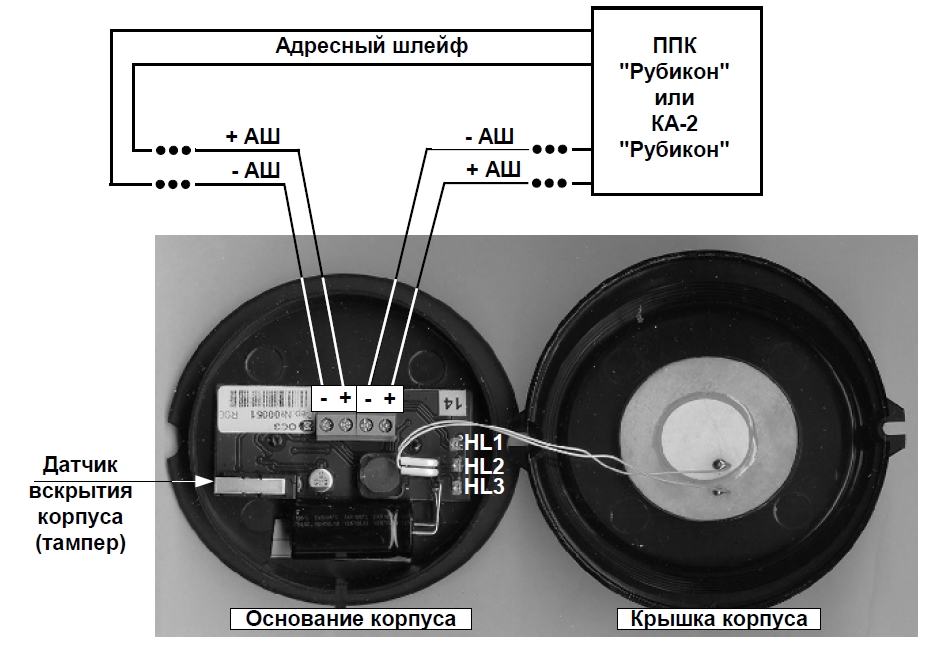

Конструкция разъемная, со съемной крышкой корпуса и датчиком вскрытия (тампером). Для крепления ОСЗ на поверхность предназначены два монтажных отверстия на выступающих проушинах.
Технические характеристики |
|
| Ток потребления, максимальное значение, мА : | |
| - в режиме «выключен» | 0,3 |
| - в режиме «включен» | 12 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP30 |
| Диапазон рабочих температур, °С | -40 … +60 |
| Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует тем-пературе +25°С, без конденсации влаги) , % | 0…93 |
| Габаритные размеры, мм | 105х95х32 |
| Масса, кг, не более | 0,050 |
______________________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
_______________________________________________
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ| Поиск неисправностей на адресном шлейфе | Скачать | [pdf , 5091 KB] |
