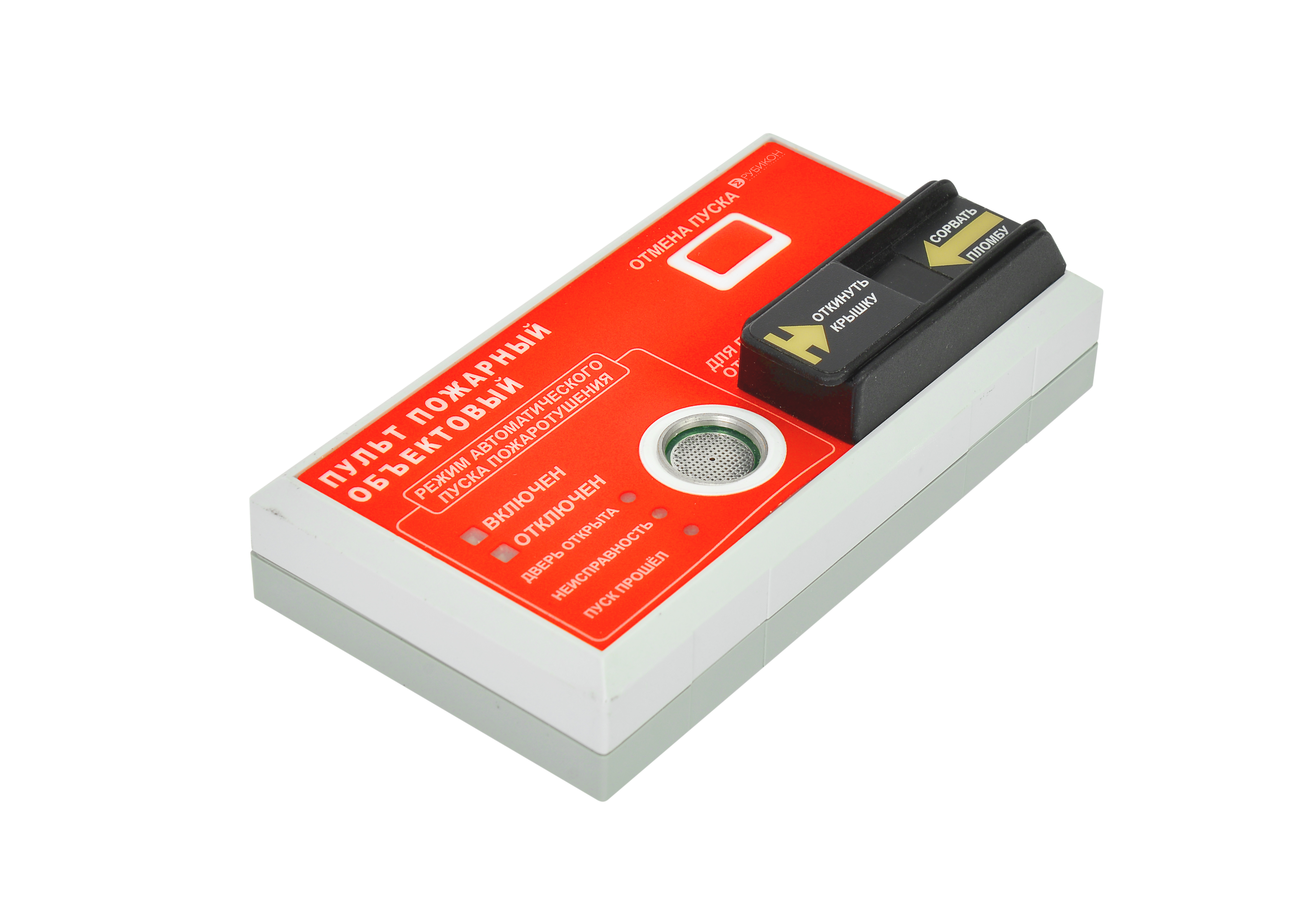

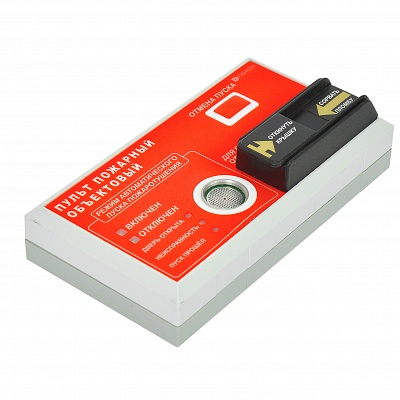

Пульт пожарный объектовый ППО-01 предназначен для работы в составе установок автоматического пожаротушения (УАПТ), и обеспечивает управление режимами работы автоматики пуска, ручной пуск, ручную отмену пуска, подключение световых табло, внешних звуковых оповещателей, световую и звуковую индикацию состояния УАПТ и другие необходимые для работы УАПТ функции.
ППО-01 :
· управление режимом пуска УАПТ – «автоматика отключена/автоматика включена» (ручной/автомат);
· защиту от несанкционированного переключения режимов пуска УАПТ (электронный ключ типа «Touch Memory»);
· выдачу сигнала «Ручной пуск» и «Отмена пуска»;
· индикацию текущего режима пуска УАПТ;
· индикацию состояния пожарной системы «Неисправность»;
· выдачу сигнала на световое табло «Газ/порошок-УХОДИ!»;
· выдачу сигнала на световое табло «Газ/порошок-НЕ ВХОДИ!»;
· выдачу сигналов свето-звукового оповещения «Внимание»(«Пожар 1»), «Пожар»(«Пожар 2»), «Пуск прошел»;
· прием, выдачу(на БЦП) и индикацию состояния двери (датчик «Дверной контакт»);
· контроль цепей управления индикацией и дверного контакта(состояние цепей – норма, КЗ, обрыв);
· защиту от случайного пуска УАПТ (защитная накладка на корпусе с возможностью установки пломбы).
Технические характеристики |
|
| Питание ППО осуществляется от сети постоянного тока или резервного источника питания напряжением, В | 9,5 - 30 |
| Ток, потребляемый ППО от резервного источника питания без внешней нагрузки, мА, не более: | |
| в дежурном режиме | 20 |
| в режиме тревоги | 50 |
| Время технической готовности ППО после включения в штатном режиме, с, не более | 1 |
| Число выходов для подключения свето-звуковых извещателей | 3 |
| Максимальное напряжение выходов «Пожар», «Газ-УХОДИ!», «Газ-НЕ ВХОДИ!», В | 28 |
| Максимальный ток выходов «Пожар», «Газ-УХОДИ!», «Газ-НЕ ВХОДИ!», А | 0,5 |
| Максимальный ток проверки цепей выходов «Пожар», «Газ-УХОДИ!», «Газ-НЕ ВХОДИ!», мА | 5 |
| Количество датчиков состояния двери | 1 |
| Тип контактов датчика состояния двери (при открытой двери) | Нормально разомкнутые |
| Максимальное напряжение входа датчика состояния двери, В | 5 |
| Максимальный ток входа датчика состояния двери, мА | 5 |
| Интерфейс связи с БЦП | RS-485 |
| Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м | 1200 |
| Линия связи | Симметричная экранированная витая пара |
| Скорость обмена с СУ, бод | 9600, 19200 |
| Габариты, мм, не более | 151х96х51 |
| Масс, кг, не более | 0,15 |
__________________________
ПРЕИМУЩЕСТВА РУБИКОН
∙ Простота монтажа
∙ Питание по адресному шлейфу
∙ Простота настройки, автоматическое определение адресных устройств в шлейфе
∙ Простота адресации: по серийному номеру
∙ Параметры всех АУ настраиваются с ППК
_______________________________________________
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ| РЭ_ППО-01.8 | Скачать | [pdf, 427 KB] |
| РЭ_ППО-01 | Скачать | [pdf, 629 KB] |
