ИСМ220 - Адресный исполнительный модуль для коммутации нагрузки в цепях 220 В
Адресный исполнительный модуль ИСМ220 предназначен для коммутации нагрузки в цепях переменного тока 220 В, 50 Гц. Устройство содержит один активный выход для подключения устройств оповещения и исполнительных устройств пожарной и охранной автоматики, с контролем наличия напряжения 220 В, возникновения обрыва и КЗ в выходной цепи.
ИСМ220 подключается к двухпроводному адресному шлейфу АСБ Рубикон и передает извещения в ППК напрямую, либо через сетевой контролер КА2. Предусмотрено подключение к ИСМ220 дополнительных извещателей на два неадресных шлейфа с дистанционной настройкой параметров.
ИСМ220 - Адресный исполнительный модуль для коммутации нагрузки в цепях 220 В
Основное применение ИСМ220 – управление задвижками и заслонками систем дымоудаления, работающих от сети переменного тока 220 В, 50 Гц. Возможно использование других видов исполнительных устройств, соответствующих выходным электрическим параметрам ИСМ220.
В выходной цепи устройства выполняется постоянный контроль наличия напряжения 220 В, возникновения обрыва или КЗ. Номинал самовосстанавливающего предохранителя-автомата выходной цепи составляет 2 А.

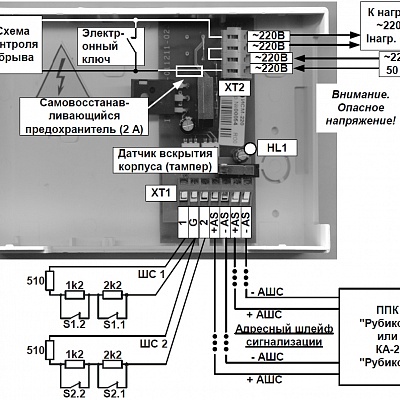

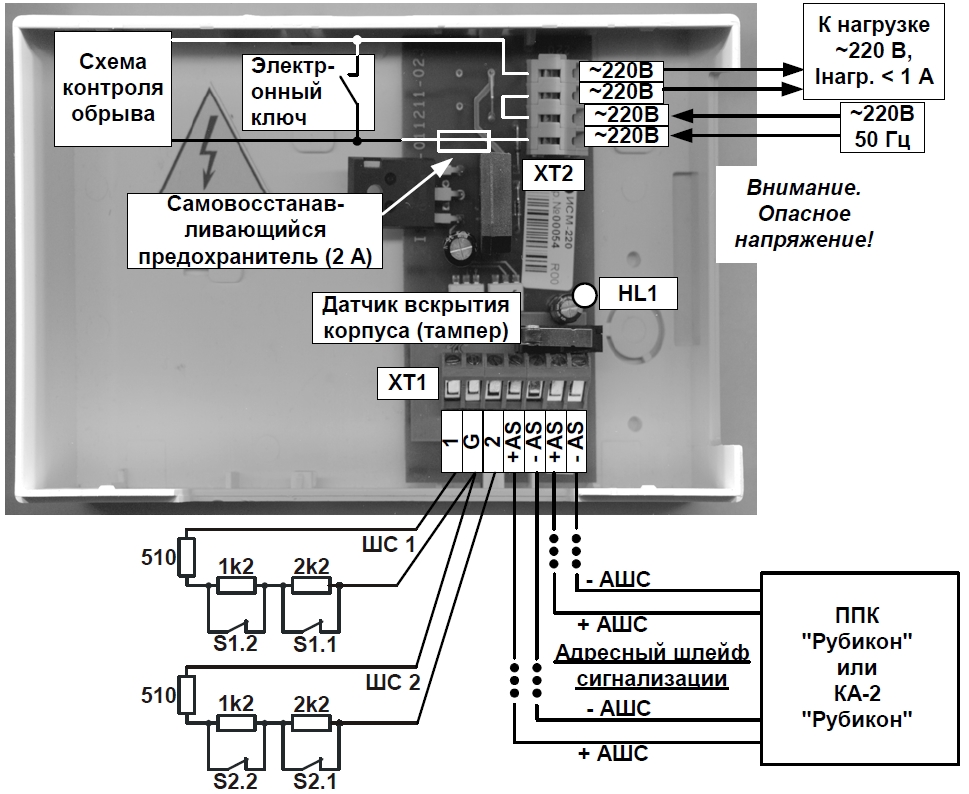

Неадресные шлейфы ШС1 и ШС2 предназначены для подключения пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. Например, это могут быть датчики положения заслонок или состояния кнопок пуска насосов при применении ИСМ220 с исполнительными устройствами систем дымоудаления. Питание устройств на неадресном шлейфе не поддерживается. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также возникновение обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух, ИСМ220 позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается.
Неадресные шлейфы пригодны для контроля постоянно включенного светового оповещателя (табло "ВЫХОД") на наличие напряжения питания и обрыв.

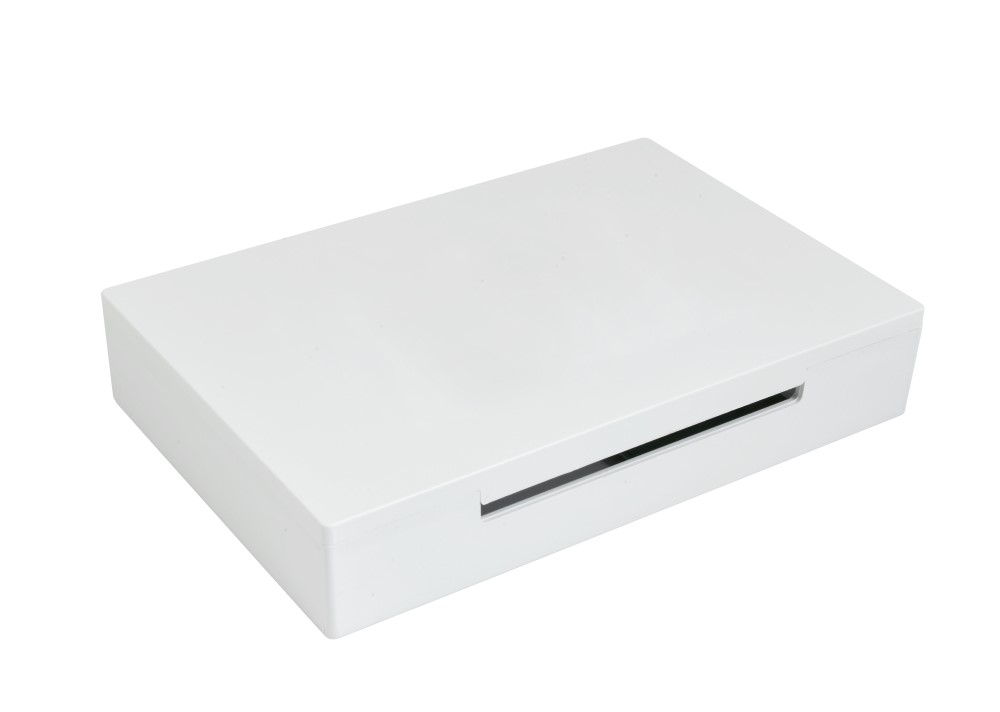

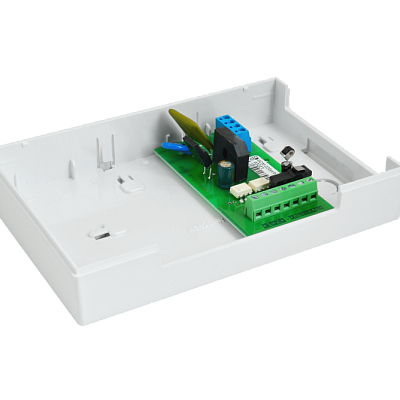

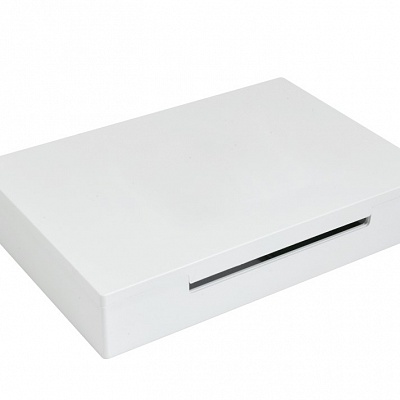

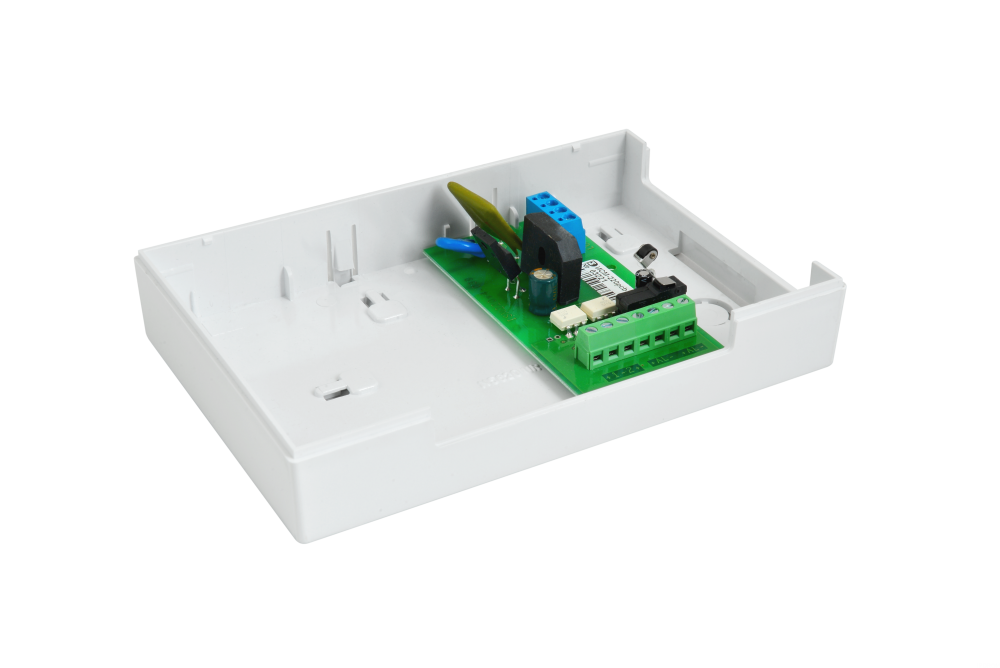

ИСМ220 выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках.
Индикация состояния непосредственно на корпусе выполняется с помощью светодиода, имеющего два режима свечения:
- одиночное мигание зеленым цветом: дежурный режим, обмен данными с ППК
- квазинепрерывное свечение (частота 10 Гц) красным цветом: тревога на неадресном шлейфе, либо вскрытие корпуса
В комплектацию включены 4 резистора двух номиналов для неадресных шлейфов.
| Технические характеристики | |
| Ток потребления, максимальное значение, мА, включая | 0,2 |
| Количество в шлейфе максимальное (при соблюдении общего бюджета по току) | 255 |
| Коммутируемое напряжение переменного тока, В | от 160 до 260 |
| Коммутируемый ток (на время не более 1 с), не более, А | 2 |
| Коммутируемый ток (без ограничения по времени), не более, А | 0,5 |
| Степень защиты оболочки | IP30 |
| Диапазон рабочих температур, °С | минус 10 - +55 |
| Рабочий диапазон значений относительной влажности воздуха при температуре +25°С, без конденсации влаги | 0 - 93% |
| Габаритные размеры, мм, не более | 92x58x32 |
| Масса, кг, не более | 0,3 |
